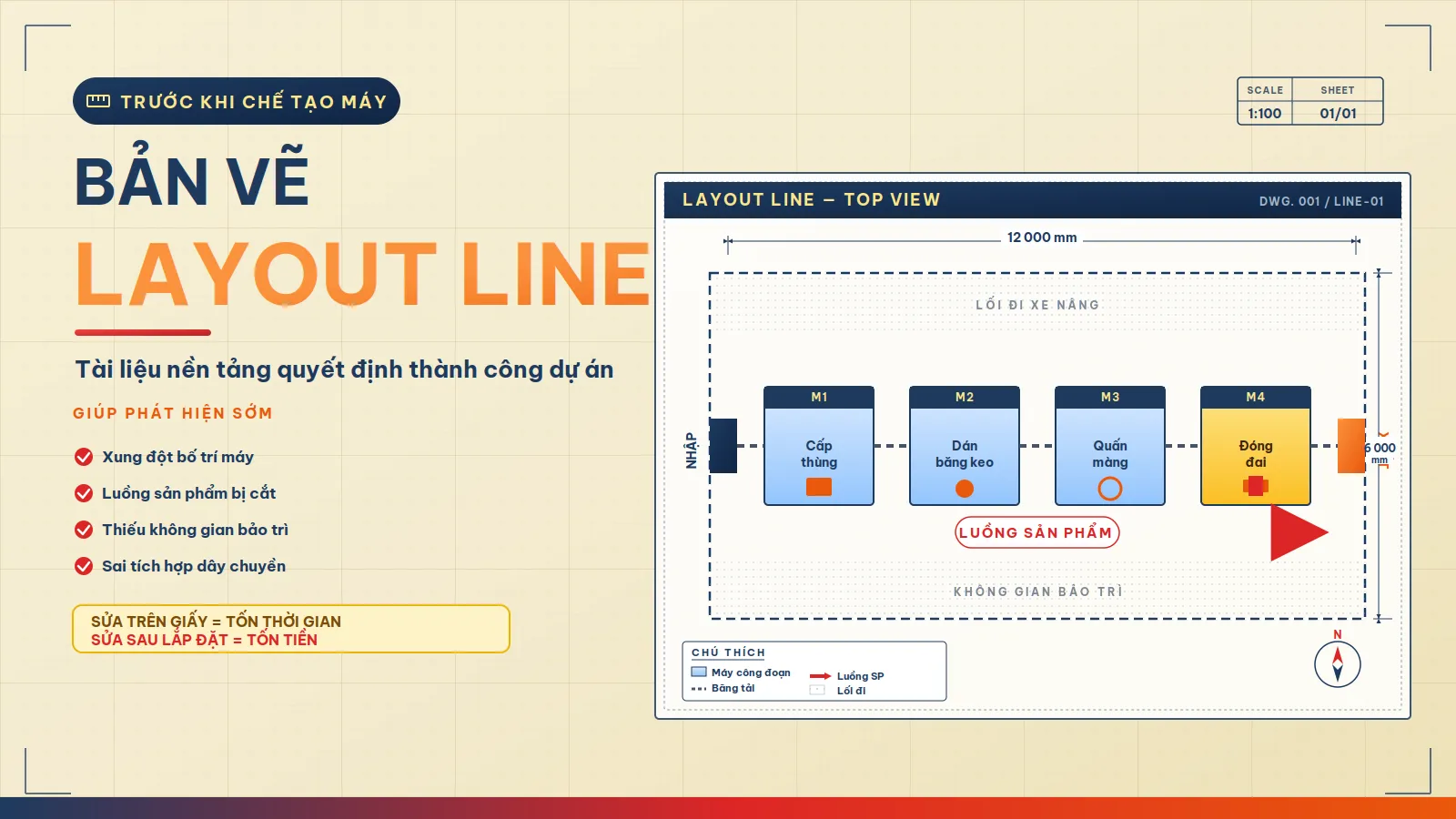

Bản vẽ layout line: tài liệu quan trọng trước khi chế tạo máy

Trước khi bắt tay vào chế tạo bất kỳ máy hay dây chuyền nào, có một tài liệu quyết định phần lớn sự thành công của dự án: bản vẽ layout line. Đây là bản bố trí tổng thể của dây chuyền — thể hiện vị trí các máy, luồng di chuyển sản phẩm, khoảng cách và cách kết nối giữa các công đoạn. Bỏ qua hoặc làm qua loa bước này là nguyên nhân khiến nhiều nhà máy gặp cảnh máy tốt nhưng dây chuyền vẫn tắc nghẽn.

Bài viết này giải thích bản vẽ layout line là gì, gồm những thành phần nào, vì sao cần hoàn thiện trước khi chế tạo máy công nghiệp, kèm bảng so sánh và checklist để bộ phận kỹ thuật, sản xuất và mua hàng cùng kiểm tra.

Bản vẽ layout line là gì?

Bản vẽ layout line là bản vẽ bố trí mặt bằng của một dây chuyền hoặc cụm thiết bị, cho thấy vị trí đặt máy, luồng vật tư – sản phẩm, lối đi, điểm cấp nguồn và cách các công đoạn kết nối với nhau. Nói cách khác, nó là "bản đồ" của dây chuyền trước khi mọi thứ được lắp đặt thực tế.

Với các dự án máy công nghiệp theo yêu cầu, layout line còn là cơ sở để đội thiết kế tính toán kích thước máy, hướng vận hành và khả năng tích hợp với dây chuyền sản xuất tự động hiện có.

Vì sao cần bản vẽ layout line trước khi chế tạo máy?

Nhiều doanh nghiệp nghĩ chỉ cần chọn đúng máy là đủ. Nhưng một chiếc máy tốt đặt sai vị trí vẫn gây tắc luồng sản phẩm hoặc thiếu không gian thao tác. Bản vẽ layout line giúp:

• Xác định máy có vừa mặt bằng và phù hợp luồng sản xuất không.
• Phát hiện xung đột (lối đi bị cắt, khoảng cách công đoạn không hợp lý) ngay trên giấy, trước khi tốn chi phí thực tế.
• Tính toán khả năng tích hợp với máy và băng tải sẵn có.
• Chừa không gian cho vận hành, an toàn và bảo trì dây chuyền sản xuất.
• Làm cơ sở thống nhất giữa doanh nghiệp và đơn vị chế tạo.

Sửa sai trên bản vẽ chỉ tốn thời gian; sửa sai sau khi máy đã chế tạo và lắp đặt tốn kém hơn rất nhiều.

Bản vẽ layout line thường gồm những thành phần nào?

Tùy dự án, một bản vẽ layout line thường thể hiện:

• Vị trí và kích thước từng máy, thiết bị.
• Luồng di chuyển sản phẩm và vật tư (đầu vào – đầu ra).
• Lối đi cho người và xe nâng.
• Khoảng cách giữa các công đoạn và không gian thao tác.
• Vị trí băng tải, điểm kết nối giữa các máy.
• Khu vực an toàn và không gian dành cho bảo trì.

Mức độ chi tiết cụ thể tùy theo yêu cầu thực tế của dây chuyền và nhà máy.

So sánh: có và không có bản vẽ layout line

Bảng trên cho thấy bản vẽ layout line không phải thủ tục hình thức, mà là công cụ giảm rủi ro và chi phí cho cả dự án.

Ví dụ ứng dụng trong nhà máy sản xuất

Một nhà máy sản xuất trong lĩnh vực đóng gói muốn bổ sung cụm máy quấn màng pallet và máy đóng đai vào cuối dây chuyền. Nếu bắt tay chế tạo mà chưa có layout line, rất dễ xảy ra tình huống máy về nhưng không đủ khoảng trống để thao tác, hoặc luồng pallet bị cắt ngang lối xe nâng.

Trong tình huống điển hình, việc dựng bản vẽ layout line trước có thể giúp phát hiện sớm các xung đột này, hỗ trợ bố trí lại vị trí máy hợp lý và góp phần để dây chuyền vận hành thông suốt ngay từ khi lắp đặt. Kết quả cụ thể tùy theo mặt bằng và điều kiện thực tế của nhà máy.

Checklist kiểm tra bản vẽ layout line

• Kích thước mặt bằng, cột, cửa, chiều cao trần được thể hiện đúng.
• Vị trí và kích thước từng máy đã được xác định.
• Luồng vật tư – sản phẩm rõ ràng, không giao cắt bất hợp lý.
• Lối đi cho người và xe nâng đảm bảo an toàn.
• Khoảng cách công đoạn đủ để thao tác và bảo trì.
• Điểm kết nối băng tải, cấp nguồn được đánh dấu.
• Khả năng tích hợp với máy/hệ thống hiện có đã được tính đến.
• Bản vẽ được các bên (kỹ thuật, sản xuất, đơn vị chế tạo) thống nhất.

Khi nào doanh nghiệp nên sử dụng giải pháp này?

Doanh nghiệp nên đầu tư bản vẽ layout line bài bản khi:

• Chuẩn bị chế tạo hoặc đặt máy mới cho dây chuyền.
• Cần tích hợp thiết bị mới vào setup line sản xuất hiện có.
• Muốn cải tiến dây chuyền sản xuất hoặc bố trí lại nhà xưởng.
• Di chuyển, mở rộng hoặc sắp xếp lại dây chuyền.
• Đang triển khai tự động hóa nhà máy và cần bố trí tổng thể trước khi đầu tư.

Lợi ích khi làm việc với đơn vị có năng lực thiết kế, chế tạo và lắp đặt

Đơn vị vừa thiết kế, vừa chế tạo và lắp đặt sẽ dựng layout line gắn liền với năng lực chế tạo thực tế, thay vì chỉ vẽ trên lý thuyết. Nhờ đó bản vẽ sát với máy sẽ được chế tạo, giảm khoảng cách giữa thiết kế và triển khai.

AKS-VINA (thuộc Công ty TNHH Sản xuất, Dịch vụ và Thương mại An Khánh) hoạt động trong lĩnh vực chế tạo máy và thiết bị phụ trợ công nghiệp, với năng lực gồm:

• Thiết kế, chế tạo máy công nghiệp theo yêu cầu.
• Lắp đặt, setup, di chuyển, căn chỉnh và bảo trì dây chuyền sản xuất.
• Cung cấp các thiết bị phụ trợ: máy đóng đai, máy quấn màng pallet, máy cấp thùng carton, máy dán băng keo, hệ thống load/unload và nhiều giải pháp tự động hóa khác.

Nhờ đó, doanh nghiệp có một đầu mối đồng hành từ khảo sát, dựng layout, thiết kế đến chế tạo, lắp đặt và bảo trì.

Kết luận

Bản vẽ layout line là tài liệu nền tảng cần hoàn thiện trước khi chế tạo máy: nó giúp phát hiện sớm xung đột bố trí, tính toán khả năng tích hợp, chừa không gian vận hành – bảo trì và tạo cơ sở thống nhất giữa các bên. Đầu tư nghiêm túc cho bước này giúp doanh nghiệp tránh những chi phí sửa đổi tốn kém về sau và đảm bảo dây chuyền vận hành thông suốt ngay từ đầu.

Nếu bạn đang chuẩn bị chế tạo máy hoặc bố trí lại dây chuyền, hãy liên hệ AKS-VINA để được khảo sát và dựng bản vẽ layout line phù hợp:

• Website: https://aksvina.com.vn/
• Email: Ankhanh@aksvina.com.vn
• Nhà xưởng: Lô A1-11 Cụm Công Nghiệp Dương Liễu, Xã Dương Hòa, TP Hà Nội.
