Layout Dây Chuyền Sản Xuất: Cách Bố Trí Để Giảm Di Chuyển Và Tăng Hiệu Quả

Trong nhà máy sản xuất, không phải mọi di chuyển đều tạo ra giá trị. Công nhân đi lấy vật liệu từ kho xa, bán thành phẩm được vận chuyển vòng vèo giữa các trạm không theo trình tự, sản phẩm hoàn thành phải qua nhiều điểm trung chuyển trước khi ra khỏi dây chuyền — tất cả đều là lãng phí di chuyển, và chúng cộng dồn thành chi phí thực sự mỗi ngày.

Layout dây chuyền sản xuất — cách bố trí vị trí các thiết bị, trạm làm việc và vùng lưu chuyển — là một trong những yếu tố ảnh hưởng trực tiếp đến năng suất và khả năng tự động hóa về sau. Một dây chuyền được bố trí tốt giúp giảm di chuyển không cần thiết, cân bằng nhịp giữa các công đoạn và tạo điều kiện thuận lợi khi muốn bổ sung thiết bị tự động hóa vào bất kỳ điểm nào.

Bài viết này phân tích các nguyên tắc bố trí dây chuyền thực tế, những lỗi layout phổ biến và cách tiếp cận khi cần điều chỉnh layout hiện có mà không gián đoạn sản xuất.

Tại sao layout dây chuyền ảnh hưởng lớn hơn người ta nghĩ?

Nhiều nhà máy xây dựng layout ban đầu theo điều kiện sẵn có — thiết bị được đặt ở chỗ tiện lắp, không gian được phân chia theo đơn vị tổ chức chứ không theo dòng chảy sản phẩm. Sau đó, mỗi lần bổ sung thiết bị hay công đoạn mới, chúng được "nhét" vào chỗ trống còn lại thay vì được đặt đúng vị trí tối ưu trong dòng chảy.

Kết quả là dây chuyền có layout hình thành tự nhiên theo lịch sử, không theo logic sản xuất. Điều này dẫn đến:

• Sản phẩm di chuyển quãng đường dài không cần thiết giữa các công đoạn.
• Nhân công tốn thời gian đi lại nhiều hơn thời gian tạo ra giá trị.
• Giao thông nội bộ phức tạp — xe đẩy, xe nâng và người đi lại trên cùng một lối, gây rủi ro an toàn và làm chậm nhịp.
• Khó bổ sung thiết bị tự động hóa vì không có không gian đúng vị trí trong dòng chảy.

Các loại layout dây chuyền phổ biến và ưu nhược điểm

Layout theo chức năng (Functional Layout / Process Layout)

Các máy cùng loại được nhóm lại theo chức năng: tất cả máy tiện một khu, tất cả máy hàn một khu, tất cả trạm kiểm tra một khu.

Ưu điểm: Linh hoạt với nhiều loại sản phẩm khác nhau, dễ quản lý nhân sự theo chuyên môn, tận dụng thiết bị tốt khi sản phẩm đa dạng.

Nhược điểm: Sản phẩm phải di chuyển qua nhiều khu theo trình tự không gian không tối ưu. Thời gian chờ và di chuyển giữa các công đoạn thường chiếm tỷ lệ lớn trong tổng thời gian sản xuất. Khó cân bằng nhịp và khó tự động hóa.

Phù hợp với: Sản xuất nhiều loại sản phẩm với sản lượng thấp, xưởng cơ khí gia công theo đơn hàng.

Layout theo dòng sản phẩm (Product Layout / Line Layout)

Thiết bị được sắp xếp theo thứ tự công đoạn của quy trình sản xuất. Sản phẩm di chuyển tuyến tính từ đầu đến cuối dây chuyền.

Ưu điểm: Giảm tối đa di chuyển sản phẩm, dễ cân bằng nhịp, dễ kiểm soát dòng chảy, phù hợp để tự động hóa từng công đoạn.

Nhược điểm: Kém linh hoạt với thay đổi sản phẩm, một trạm dừng ảnh hưởng toàn bộ dây chuyền, yêu cầu mặt bằng có chiều dài liên tục.

Phù hợp với: Sản xuất hàng loạt với ít chủng loại sản phẩm, dây chuyền lắp ráp, đóng gói.

Layout hình chữ U (U-shaped Layout)

Biến thể của layout theo dòng sản phẩm — dây chuyền được bố trí theo hình chữ U để đầu vào và đầu ra nằm gần nhau, dễ điều phối nhân sự linh hoạt giữa các vị trí.

Ưu điểm: Nhân sự có thể phụ trợ nhiều vị trí trong cùng một ca, dễ quan sát toàn bộ dây chuyền từ một điểm, tiết kiệm diện tích so với layout tuyến tính dài.

Nhược điểm: Phức tạp hơn khi thiết kế và lắp đặt ban đầu, băng tải và hệ thống vận chuyển nội bộ cần thiết kế riêng cho hình dạng này.

Phù hợp với: Nhà máy muốn linh hoạt nhân sự, xưởng có diện tích hạn chế về chiều dài.

Layout hỗn hợp (Hybrid Layout)

Kết hợp cả hai loại trên — nhóm theo chức năng ở một số công đoạn, tuyến tính ở những công đoạn có sản lượng cao và ổn định.

Phù hợp với: Nhà máy sản xuất nhiều chủng loại nhưng có một số dòng sản phẩm chiếm sản lượng lớn, cần linh hoạt mà vẫn tối ưu được chi phí di chuyển.

Các nguyên tắc bố trí layout giảm di chuyển

Nguyên tắc 1: Sắp xếp thiết bị theo thứ tự dòng chảy sản phẩm

Thiết bị phục vụ công đoạn trước phải gần với thiết bị phục vụ công đoạn sau. Nghe hiển nhiên nhưng trong thực tế thường bị vi phạm vì các lý do lịch sử hoặc tiện lợi trong lắp đặt.

Để kiểm tra điều này: vẽ sơ đồ đường đi của sản phẩm qua các công đoạn trên mặt bằng thực tế. Nếu đường đi chéo qua nhau hoặc quay vòng lại, đây là dấu hiệu layout cần xem xét lại.

Nguyên tắc 2: Giảm chiều dài di chuyển giữa các công đoạn

Khoảng cách giữa điểm đầu ra của công đoạn này và điểm đầu vào của công đoạn tiếp theo nên được tối thiểu hóa. Mỗi mét khoảng cách thừa nhân với số lần di chuyển mỗi ngày nhân với số ngày làm việc — con số cộng dồn trong năm thường khá đáng kể.

Nguyên tắc 3: Tách biệt vùng di chuyển người, vùng di chuyển hàng hóa và vùng làm việc

Giao thông lẫn lộn giữa người, xe đẩy và sản phẩm vừa gây rủi ro an toàn vừa làm chậm tất cả các luồng. Lối đi dành cho người, đường vận chuyển hàng hóa và vùng thao tác nên được phân định rõ và không giao cắt nhau khi có thể.

Nguyên tắc 4: Bố trí vùng đệm tại những điểm biến động nhịp

Dù layout tốt đến đâu, tốc độ thực tế giữa các công đoạn vẫn có biến động. Vùng đệm (buffer) nhỏ giữa các công đoạn giúp hấp thụ biến động này mà không gây dừng dây chuyền. Kích thước vùng đệm cần được tính toán dựa trên mức độ biến động thực tế của từng công đoạn, không phải đặt tùy ý.

Nguyên tắc 5: Dự phòng không gian cho thiết bị bổ sung về sau

Một layout tốt không chỉ phục vụ nhu cầu hiện tại mà còn dự phòng khả năng mở rộng. Nếu biết rằng sẽ bổ sung thiết bị tự động hóa trong 1–2 năm tới, không gian dự phòng cho thiết bị đó nên được tính vào layout ngay từ đầu — tránh trường hợp phải di chuyển thiết bị để lấy chỗ khi thêm máy mới.

Ví dụ ứng dụng trong nhà máy sản xuất

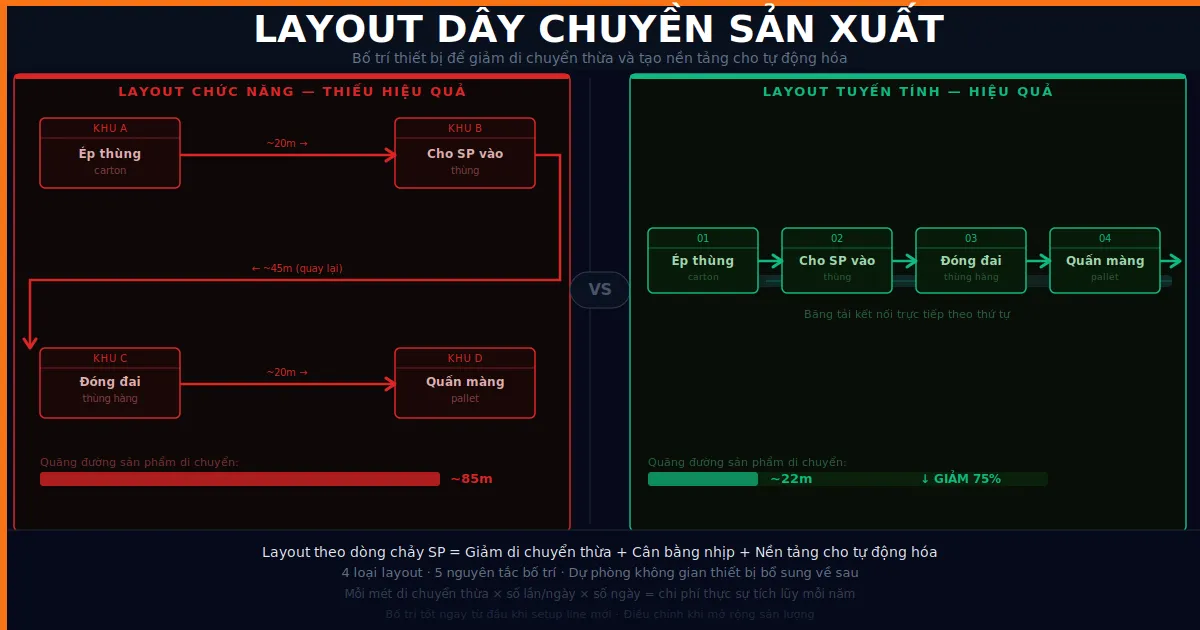

Trong một tình huống điển hình tại nhà máy sản xuất hàng tiêu dùng, dây chuyền đóng gói có layout theo chức năng: khu ép thùng riêng, khu cho sản phẩm vào thùng riêng, khu đóng đai riêng và khu quấn màng riêng — mỗi khu cách nhau 8–12 mét. Nhân công vận chuyển thùng giữa các khu bằng xe đẩy, tạo ra dòng giao thông liên tục nhưng không hiệu quả.

Khi điều chỉnh layout sang dạng tuyến tính — sắp xếp các công đoạn nối tiếp nhau theo dòng chảy sản phẩm với băng tải nối giữa các trạm — quãng đường di chuyển sản phẩm giảm đáng kể, số nhân công vận chuyển trung gian giảm, và quan trọng hơn, layout mới tạo ra không gian và dòng chảy phù hợp để bổ sung máy đóng đai và máy quấn màng tự động vào đúng vị trí trong dây chuyền.

Khi nào nên xem xét điều chỉnh layout dây chuyền?

• Khi nhà máy mở rộng sản lượng và giao thông nội bộ trở nên phức tạp, gây xung đột giữa người, hàng hóa và thiết bị.
• Khi đang chuẩn bị setup line mới — đây là thời điểm tốt nhất để thiết kế layout đúng ngay từ đầu thay vì điều chỉnh sau.
• Khi muốn bổ sung thiết bị tự động hóa nhưng không có vị trí phù hợp trong layout hiện tại.
• Khi tỷ lệ thời gian di chuyển so với thời gian tạo ra giá trị đang cao bất thường — quan sát dòng chảy thực tế thường cho thấy điều này rõ ràng.
• Khi nhà máy di chuyển sang địa điểm mới hoặc xây thêm xưởng — cơ hội để thiết kế lại layout từ đầu.

Lợi ích khi làm việc với đơn vị có năng lực thiết kế, chế tạo và lắp đặt

Layout dây chuyền sản xuất và thiết bị trên dây chuyền ảnh hưởng lẫn nhau — thiết bị nào, đặt ở đâu, kết nối với nhau như thế nào đều ảnh hưởng đến hiệu quả tổng thể. Khi làm việc với đơn vị có khả năng nhìn tổng thể cả hai yếu tố này cùng lúc, thiết kế layout và thiết kế thiết bị có thể được tối ưu đồng thời.

Khi làm việc với đơn vị vừa có năng lực thiết kế, chế tạo máy công nghiệp theo yêu cầu vừa trực tiếp lắp đặt, di chuyển, căn chỉnh và setup dây chuyền sản xuất, doanh nghiệp có thể nhận được:

• Đề xuất layout phù hợp với thiết bị sẽ được sử dụng — thiết bị được thiết kế để khớp với layout, không phải layout được điều chỉnh để chứa thiết bị tiêu chuẩn.
• Lắp đặt thiết bị tại đúng vị trí trong layout đã được lên kế hoạch — không phải đặt tiện đâu thì đặt.
• Di chuyển và tái bố trí dây chuyền hiện có khi nhà máy cần thay đổi layout.
• Phối hợp giữa thiết bị mới và dây chuyền hiện có khi bổ sung từng bước.

AKS-VINA có kinh nghiệm setup line sản xuất và di chuyển, tái cấu hình dây chuyền cho nhà máy — từ đóng gói, sơn, chiết rót đến các dây chuyền phụ trợ công nghiệp. Khảo sát mặt bằng và đề xuất bố trí thiết bị là một phần trong quy trình làm việc, không phải dịch vụ tư vấn riêng biệt.

Kết luận

Layout dây chuyền sản xuất không phải quyết định một lần rồi cố định mãi. Nó cần được xem xét lại khi sản lượng thay đổi, khi bổ sung thiết bị mới, khi nhà máy mở rộng hoặc khi tỷ lệ di chuyển thừa trong dây chuyền ngày càng tăng và ảnh hưởng rõ đến hiệu quả. Layout tốt là nền tảng để tự động hóa về sau có thể triển khai đúng vị trí và phát huy hiệu quả thực sự.

Nếu nhà máy của bạn đang chuẩn bị setup line mới, điều chỉnh dây chuyền hiện có hoặc muốn đánh giá lại layout để chuẩn bị cho kế hoạch tự động hóa, AKS-VINA sẵn sàng khảo sát thực tế và trao đổi phương án bố trí phù hợp.
