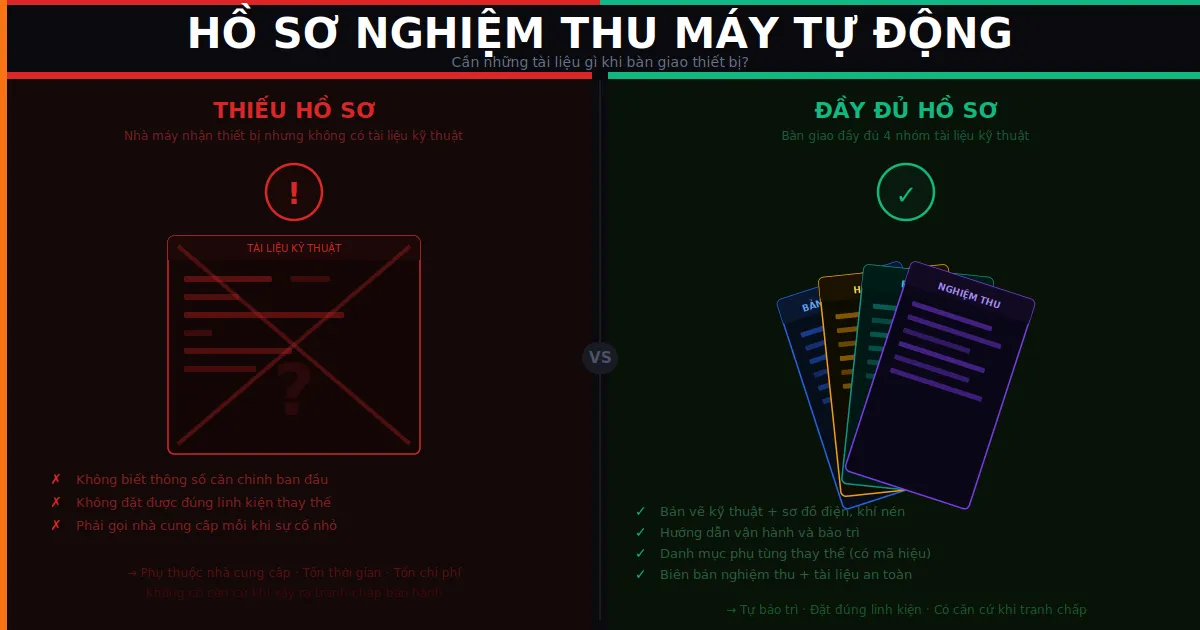

Hồ Sơ Nghiệm Thu Máy Tự Động Nên Gồm Những Tài Liệu Nào?

Nhiều nhà máy sau khi nhận bàn giao thiết bị chỉ nhận được một bộ hồ sơ mỏng — vài tờ giấy bảo hành, đôi khi kèm catalog tiếng nước ngoài — và coi đó là "đầy đủ". Đến khi thiết bị gặp sự cố hoặc cần bảo trì, không có tài liệu kỹ thuật thực sự nào để tham chiếu, không biết linh kiện nào cần thay, không biết thông số căn chỉnh ban đầu là bao nhiêu.

Hồ sơ nghiệm thu máy đầy đủ không phải chỉ là thủ tục hành chính để ký biên bản bàn giao — đó là tập tài liệu kỹ thuật giúp nhà máy vận hành đúng, bảo trì có cơ sở và xử lý sự cố hiệu quả trong suốt vòng đời thiết bị. Đặc biệt với nhà máy FDI hoặc nhà máy có yêu cầu kiểm soát chất lượng nghiêm ngặt, hồ sơ nghiệm thu không đầy đủ có thể là điểm trừ khi kiểm toán nội bộ hoặc kiểm tra của khách hàng.

Bài viết này liệt kê cụ thể các tài liệu cần có trong một bộ hồ sơ nghiệm thu máy tự động, vai trò thực tế của từng tài liệu và những điểm cần chú ý khi tiếp nhận từ nhà cung cấp.

Tại sao hồ sơ nghiệm thu đầy đủ quan trọng với nhà máy sản xuất?

Thiết bị tự động hóa, dù đơn giản hay phức tạp, đều sẽ cần bảo trì, hiệu chỉnh và thay thế linh kiện theo thời gian. Khi không có tài liệu kỹ thuật đầy đủ, nhà máy thường rơi vào một trong các tình huống sau:

• Phải gọi nhà cung cấp mỗi khi cần điều chỉnh nhỏ vì không biết thông số chuẩn là gì.
• Kỹ thuật viên bảo trì không dám động vào thiết bị vì không có sơ đồ điện hoặc bản vẽ cơ khí để tham chiếu.
• Không thể đặt mua đúng linh kiện thay thế vì không có danh mục phụ tùng với mã hiệu cụ thể.
• Khi có tranh chấp về chất lượng hoặc phạm vi bảo hành, không có tài liệu làm căn cứ.

Ngược lại, một bộ hồ sơ nghiệm thu đầy đủ giúp đội kỹ thuật nội bộ vận hành độc lập hơn, giảm phụ thuộc vào nhà cung cấp cho từng vấn đề nhỏ và rút ngắn thời gian xử lý khi sự cố xảy ra.

Các nhóm tài liệu cần có trong hồ sơ nghiệm thu máy tự động

Nhóm 1: Tài liệu kỹ thuật thiết bị

Đây là nhóm tài liệu quan trọng nhất — phản ánh thiết bị thực tế được chế tạo và lắp đặt như thế nào.

Bản vẽ cơ khí tổng thể và chi tiết Thể hiện cấu trúc cơ khí của thiết bị: kết cấu khung, kích thước, vị trí lắp đặt các cụm, dung sai quan trọng. Đây là tài liệu cần thiết khi muốn căn chỉnh lại hoặc gia công linh kiện thay thế.

Sơ đồ điện (electrical diagram) Bao gồm sơ đồ mạch điện động lực và điều khiển, sơ đồ đấu nối, ký hiệu thiết bị điện theo tiêu chuẩn. Không có sơ đồ điện, kỹ thuật điện của nhà máy không thể an toàn xử lý sự cố điện hoặc thay thế thiết bị điện trên máy.

Sơ đồ khí nén (pneumatic diagram) — nếu có Với thiết bị sử dụng xy lanh khí, van điều tiết khí nén, sơ đồ khí nén giúp xác định đúng áp suất vận hành, thứ tự hoạt động của các van và điểm điều chỉnh khi cần.

Tài liệu hướng dẫn vận hành (operation manual) Mô tả quy trình khởi động, vận hành bình thường, dừng máy an toàn và xử lý các tình huống cơ bản. Tài liệu này dành cho người vận hành hàng ngày, cần viết rõ ràng, không quá kỹ thuật.

Tài liệu hướng dẫn bảo trì (maintenance manual) Liệt kê các hạng mục bảo trì, chu kỳ thực hiện, phương pháp kiểm tra và tiêu chuẩn đánh giá. Đây là tài liệu dành cho đội bảo trì kỹ thuật, cần đủ chi tiết để thực hiện bảo trì độc lập mà không cần gọi nhà cung cấp.

Nhóm 2: Danh mục phụ tùng và linh kiện

Danh mục phụ tùng thay thế (spare parts list) Liệt kê đầy đủ các linh kiện trong thiết bị kèm theo: mã hiệu, nhà sản xuất, thông số kỹ thuật và lưu ý thay thế. Danh mục này giúp bộ phận mua hàng đặt đúng linh kiện khi cần mà không phải mô tả mơ hồ "cái đó bị hỏng, bạn biết cái nào rồi".

Danh sách linh kiện tiêu hao khuyến nghị dự phòng Một số nhà cung cấp cung cấp thêm danh sách linh kiện nên có sẵn trong kho dự phòng — những linh kiện hao mòn theo chu kỳ hoặc có xác suất hỏng cao. Đây không phải tài liệu bắt buộc nhưng có giá trị thực tế cao.

Nhóm 3: Tài liệu nghiệm thu và kiểm tra chất lượng

Biên bản nghiệm thu (acceptance report) Ghi nhận kết quả chạy thử tại xưởng (FAT) và/hoặc tại nhà máy (SAT): các thông số đo được, tiêu chí đạt/không đạt, điểm cần điều chỉnh và xác nhận của cả hai bên. Đây là tài liệu pháp lý quan trọng khi có tranh chấp về chất lượng bàn giao.

Biên bản bàn giao và danh mục bàn giao Liệt kê đầy đủ những gì được bàn giao: thiết bị chính, phụ kiện đi kèm, công cụ chuyên dụng (nếu có), tài liệu kỹ thuật. Đây là cơ sở đối chiếu khi phát sinh câu hỏi về sau.

Chứng chỉ hoặc tài liệu chứng minh xuất xứ linh kiện chính — nếu yêu cầu Một số nhà máy FDI yêu cầu tài liệu chứng minh nguồn gốc của linh kiện điện quan trọng (biến tần, PLC, cảm biến). Cần thỏa thuận yêu cầu này ngay từ giai đoạn ký hợp đồng.

Nhóm 4: Tài liệu an toàn

Đánh giá rủi ro (risk assessment) — nếu yêu cầu Thường gặp với nhà máy FDI, đặc biệt Nhật và Hàn. Tài liệu này liệt kê các nguồn nguy hiểm của thiết bị, mức độ rủi ro và biện pháp kiểm soát đã được áp dụng trong thiết kế.

Danh mục thiết bị an toàn và vị trí lắp đặt Ghi rõ vị trí của nút dừng khẩn cấp, cảm biến phát hiện xâm nhập, khóa liên động và các thiết bị an toàn khác trên máy — giúp vận hành viên biết chúng ở đâu và hoạt động như thế nào.

Ví dụ về sự khác biệt trong thực tế

Trong một tình huống điển hình, hai nhà máy cùng tiếp nhận thiết bị đóng gói tự động:

Nhà máy A nhận được hồ sơ đầy đủ — bản vẽ, sơ đồ điện, hướng dẫn vận hành và bảo trì, danh mục phụ tùng. Sáu tháng sau, khi xy lanh khí bị rò rỉ, kỹ thuật viên bảo trì tra sơ đồ, xác định đúng vị trí, đặt mua đúng phụ tùng và tự thay thế trong buổi sáng.

Nhà máy B nhận hồ sơ thiếu — chỉ có biên bản bàn giao và catalog chung. Cùng sự cố đó, kỹ thuật viên không dám tự xử lý vì không có sơ đồ, phải gọi nhà cung cấp, chờ kỹ thuật viên đến (mất nửa ngày đến một ngày), và trả chi phí gọi dịch vụ cho một sự cố lẽ ra có thể tự giải quyết.

Khi nào cần đặc biệt chú ý đến hồ sơ nghiệm thu?

Hầu hết dự án đều cần hồ sơ nghiệm thu cơ bản. Nhưng có một số tình huống cần yêu cầu hồ sơ đầy đủ và chi tiết hơn ngay từ giai đoạn ký hợp đồng:

• Nhà máy FDI với yêu cầu kiểm toán nội bộ định kỳ và tiêu chuẩn quản lý thiết bị từ công ty mẹ.
• Thiết bị được lắp đặt trong quy trình ảnh hưởng đến chất lượng sản phẩm xuất khẩu, cần truy xuất được lịch sử vận hành và bảo trì.
• Thiết bị có yêu cầu an toàn cao (vùng có bộ phận chuyển động, hóa chất, nhiệt độ).
• Nhà máy có kế hoạch di chuyển hoặc mở rộng dây chuyền trong tương lai — cần bản vẽ để phối hợp thiết kế phần mở rộng.
• Nhà máy muốn xây dựng năng lực bảo trì nội bộ và giảm phụ thuộc vào nhà cung cấp.

Lợi ích khi làm việc với đơn vị có năng lực thiết kế, chế tạo và lắp đặt

Khi thiết bị được thiết kế và chế tạo bởi chính đơn vị bàn giao, hồ sơ nghiệm thu máy có thể được chuẩn bị sát với thiết bị thực tế hơn — vì tài liệu phản ánh đúng những gì đã được thiết kế và chế tạo, không phải tài liệu mẫu chỉnh sửa sơ bộ.

Làm việc với đơn vị vừa thiết kế, chế tạo máy công nghiệp theo yêu cầu vừa trực tiếp lắp đặt và bảo trì dây chuyền sản xuất, nhà máy có thể nhận được:

• Bản vẽ và sơ đồ phản ánh đúng thiết bị thực tế được chế tạo và lắp đặt — không phải bản vẽ thiết kế chưa được cập nhật sau khi có điều chỉnh trong quá trình chế tạo.
• Tài liệu vận hành và bảo trì được viết dựa trên kiến thức thực tế về thiết bị, không phải copy từ template chung.
• Danh mục phụ tùng chính xác với mã hiệu và thông số của linh kiện được dùng trong thiết bị thực tế.
• Hỗ trợ cập nhật hồ sơ khi thiết bị được cải tiến hoặc linh kiện được thay thế bằng phiên bản mới hơn.

AKS-VINA có năng lực thiết kế, chế tạo máy phụ trợ công nghiệp và trực tiếp lắp đặt tại nhà máy. Hồ sơ kỹ thuật được bàn giao kèm theo thiết bị là một phần trong quy trình bàn giao dự án, không phải tài liệu bổ sung nếu khách hàng có yêu cầu riêng.

Kết luận

Hồ sơ nghiệm thu máy đầy đủ là điều kiện để nhà máy vận hành, bảo trì và cải tiến thiết bị một cách chủ động — thay vì phụ thuộc vào nhà cung cấp cho từng vấn đề nhỏ phát sinh. Trước khi ký hợp đồng mua máy hoặc chế tạo máy theo yêu cầu, nên thỏa thuận rõ về danh mục tài liệu bàn giao và tiêu chuẩn hoàn chỉnh của từng tài liệu — để tránh nhận được bộ hồ sơ hình thức nhưng không dùng được trong thực tế.

Nếu nhà máy của bạn đang cần tư vấn về yêu cầu hồ sơ kỹ thuật khi mua hoặc chế tạo thiết bị mới, hoặc cần bổ sung tài liệu kỹ thuật cho thiết bị đang vận hành, AKS-VINA sẵn sàng trao đổi và hỗ trợ theo điều kiện thực tế.
