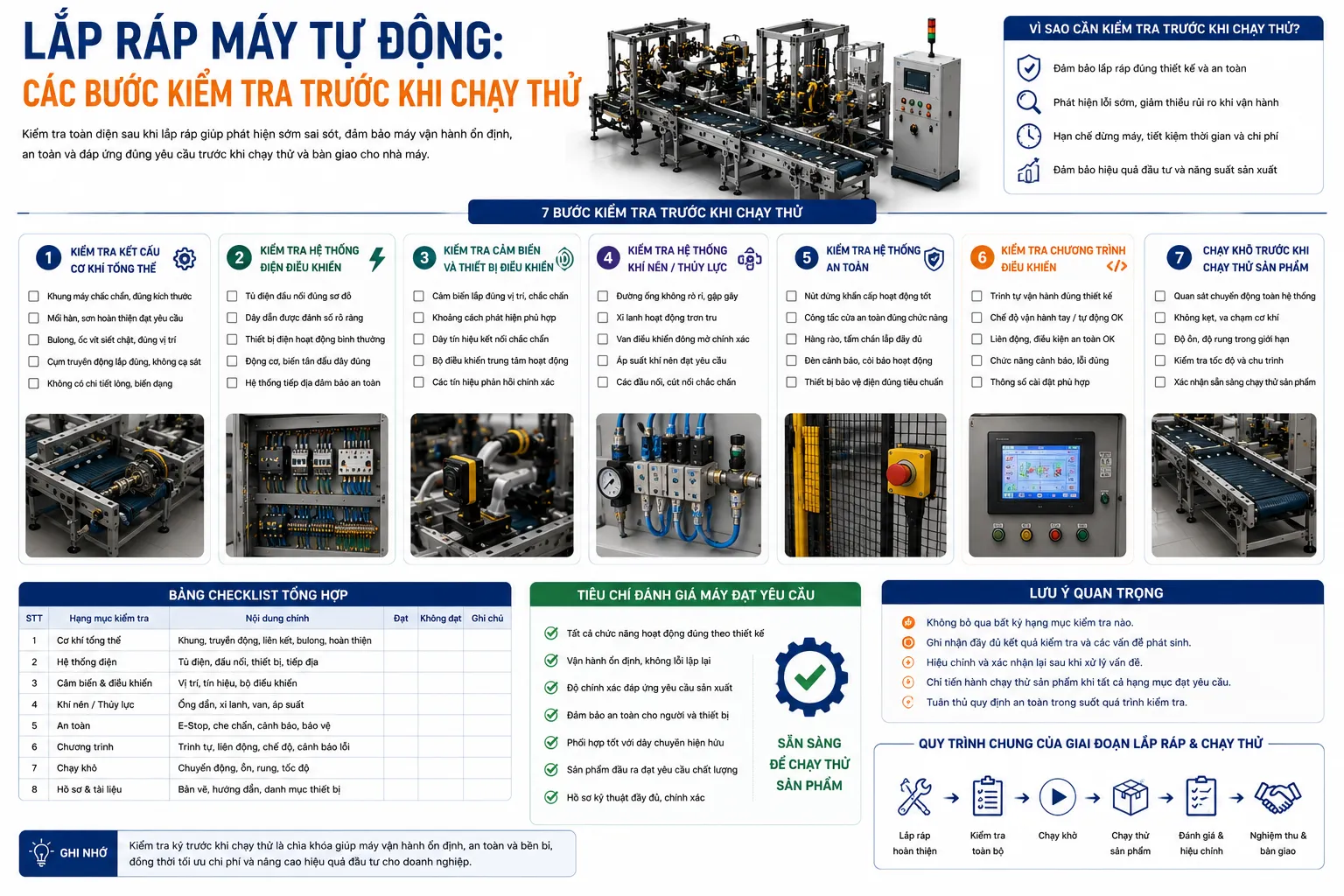

Lắp ráp máy tự động: Các bước kiểm tra trước khi chạy thử

Mở đầu

Trong lĩnh vực chế tạo máy công nghiệp và tự động hóa nhà máy, nhiều doanh nghiệp thường tập trung vào giai đoạn thiết kế và gia công mà chưa đánh giá đúng tầm quan trọng của công đoạn lắp ráp. Trên thực tế, chất lượng lắp ráp quyết định trực tiếp đến khả năng vận hành ổn định, độ an toàn và hiệu quả của toàn bộ hệ thống.

Trước khi tiến hành chạy thử, việc kiểm tra toàn diện sau quá trình lắp ráp máy tự động là yêu cầu bắt buộc nhằm phát hiện sớm các sai lệch, hạn chế rủi ro phát sinh trong quá trình vận hành thực tế.

Vậy doanh nghiệp cần kiểm tra những nội dung nào trước khi đưa máy vào chạy thử? Bài viết dưới đây sẽ giúp các nhà quản lý sản xuất, kỹ thuật và bộ phận mua hàng hiểu rõ quy trình kiểm tra cần thiết trước giai đoạn nghiệm thu.

Vì sao cần kiểm tra kỹ sau khi lắp ráp máy tự động?

Một hệ thống tự động hóa thường bao gồm nhiều cụm cơ khí, điện, khí nén, cảm biến, động cơ và bộ điều khiển được tích hợp với nhau. Chỉ cần một chi tiết lắp sai vị trí hoặc một kết nối điện không đạt yêu cầu cũng có thể ảnh hưởng đến toàn bộ hệ thống.

Việc kiểm tra trước khi chạy thử giúp:

• Đảm bảo máy được lắp đặt đúng theo bản vẽ thiết kế.
• Hạn chế nguy cơ hỏng hóc khi cấp nguồn lần đầu.
• Phát hiện lỗi cơ khí hoặc lỗi đấu nối sớm.
• Giảm thời gian sửa chữa trong quá trình chạy thử.
• Đảm bảo an toàn cho người vận hành.
• Tạo cơ sở cho quá trình nghiệm thu và bàn giao.

Đối với các dự án máy công nghiệp theo yêu cầu, bước kiểm tra này càng quan trọng vì thiết bị được thiết kế riêng theo nhu cầu sản xuất của từng doanh nghiệp.

Các bước kiểm tra trước khi chạy thử sau khi lắp ráp máy tự động

Kiểm tra kết cấu cơ khí tổng thể

Đây là bước đầu tiên và cũng là bước quan trọng nhất.

Các hạng mục cần kiểm tra gồm:

Khung máy

• Độ vuông góc của khung.
• Độ cân bằng của máy.
• Chất lượng mối hàn.
• Tình trạng sơn phủ hoặc xử lý bề mặt.

Cụm truyền động

• Puly.
• Xích tải.
• Dây đai.
• Hộp giảm tốc.
• Trục dẫn hướng.

Cần đảm bảo:

• Không bị lệch tâm.
• Không cạ sát.
• Không phát sinh điểm kẹt cơ khí.

Bulong và liên kết

Kiểm tra:

• Độ siết chặt.
• Vị trí lắp đặt.
• Chốt định vị.
• Tấm gá đỡ.

Một số lỗi phổ biến thường gặp:

• Thiếu bulong khóa.
• Bulong chưa siết đủ lực.
• Chi tiết lắp ngược chiều.

Kiểm tra hệ thống điện điều khiển

Sau khi xác nhận phần cơ khí đạt yêu cầu, đội ngũ kỹ thuật tiến hành kiểm tra hệ thống điện.

Các hạng mục gồm:

Tủ điện

Kiểm tra:

• Đấu nối theo sơ đồ.
• Đánh số dây.
• Thiết bị bảo vệ.
• Cầu chì.
• Aptomat.

Động cơ và biến tần

Đảm bảo:

• Đấu dây đúng pha.
• Kết nối chắc chắn.
• Không có dấu hiệu chạm chập.

Hệ thống tiếp địa

Đây là yêu cầu bắt buộc trong mọi dự án tự động hóa nhà máy.

Mục tiêu:

• Bảo vệ thiết bị.
• Hạn chế nhiễu tín hiệu.
• Đảm bảo an toàn điện.

Kiểm tra cảm biến và thiết bị điều khiển

Trong các hệ thống dây chuyền sản xuất tự động, cảm biến đóng vai trò quan trọng trong việc nhận diện và điều khiển quy trình.

Các nội dung cần kiểm tra:

• Vị trí lắp đặt cảm biến.
• Khoảng cách phát hiện.
• Góc nhận tín hiệu.
• Dây tín hiệu.
• Bộ điều khiển trung tâm.

Các loại cảm biến thường gặp:

• Cảm biến quang.
• Cảm biến tiệm cận.
• Cảm biến hành trình.
• Bộ mã hóa vị trí.

Nếu cảm biến lắp sai vị trí, máy có thể vận hành sai trình tự hoặc dừng hoạt động ngoài ý muốn.

Kiểm tra hệ thống khí nén và thủy lực (nếu có)

Nhiều thiết bị phụ trợ công nghiệp sử dụng khí nén để thực hiện các thao tác:

• Gắp sản phẩm.
• Ép chi tiết.
• Đóng gói.
• Kẹp giữ sản phẩm.

Các nội dung cần kiểm tra:

Đường ống khí

• Không rò rỉ.
• Không gập gãy.
• Được cố định chắc chắn.

Xi lanh khí

• Hành trình hoạt động.
• Tốc độ di chuyển.
• Khả năng hồi về.

Van điều khiển

• Đóng mở chính xác.
• Phản hồi đúng tín hiệu.

Kiểm tra hệ thống an toàn

An toàn là yêu cầu không thể bỏ qua trước khi cấp nguồn vận hành.

Danh mục kiểm tra gồm:

Đối với các hệ thống tốc độ cao hoặc dây chuyền có nhiều cơ cấu chuyển động, bước kiểm tra này cần được thực hiện đặc biệt nghiêm ngặt.

Kiểm tra chương trình điều khiển

Sau khi hoàn thành phần cứng, đội ngũ kỹ thuật tiến hành rà soát chương trình điều khiển.

Các nội dung cần xác nhận:

• Trình tự vận hành.
• Điều kiện liên động.
• Chế độ bằng tay.
• Chế độ tự động.
• Logic cảnh báo lỗi.
• Quy trình dừng khẩn cấp.

Việc kiểm tra kỹ phần mềm giúp hạn chế rủi ro khi chạy thử và giảm thời gian hiệu chỉnh.

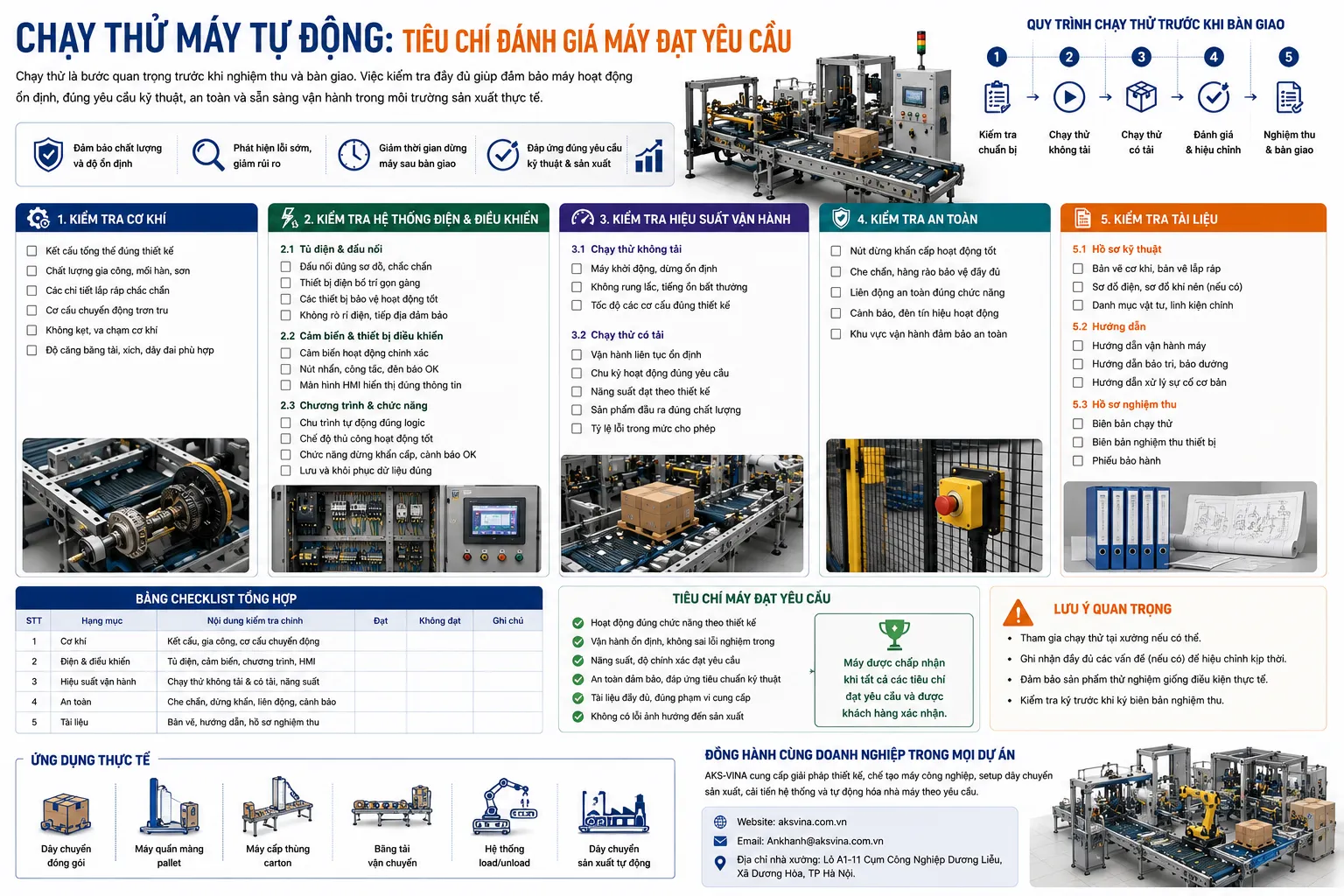

Chạy khô trước khi chạy thử sản phẩm

Trước khi đưa nguyên vật liệu hoặc sản phẩm thực tế vào máy, cần thực hiện chạy khô.

Mục tiêu:

• Quan sát chuyển động.
• Kiểm tra va chạm.
• Đánh giá độ ổn định.
• Phát hiện rung động bất thường.

Trong nhiều dự án chế tạo máy công nghiệp, chạy khô là bước giúp phát hiện các lỗi mà quá trình kiểm tra tĩnh khó nhận biết.

Ví dụ ứng dụng trong nhà máy sản xuất

Giả sử một doanh nghiệp cần đầu tư hệ thống cấp thùng carton tự động cho dây chuyền đóng gói.

Sau khi hoàn tất lắp ráp, đội ngũ kỹ thuật sẽ kiểm tra:

• Độ chính xác của cơ cấu cấp thùng.
• Cảm biến nhận biết thùng carton.
• Hệ thống khí nén gấp thùng.
• Chương trình điều khiển.
• Cơ cấu băng tải.

Chỉ khi toàn bộ hạng mục đạt yêu cầu mới tiến hành chạy thử với thùng carton thực tế.

Quy trình này giúp giảm đáng kể nguy cơ dừng máy khi đưa vào sản xuất chính thức.

Khi nào doanh nghiệp nên đặc biệt chú trọng bước kiểm tra này?

Doanh nghiệp nên tăng cường kiểm tra trước chạy thử khi:

• Đầu tư máy mới hoàn toàn.
• Cải tiến dây chuyền sản xuất hiện có.
• Thay đổi sản phẩm sản xuất.
• Mở rộng công suất nhà máy.
• Tích hợp thêm robot hoặc hệ thống tự động hóa.
• Di dời và setup line sản xuất sang vị trí mới.

Trong các trường hợp trên, việc kiểm tra đầy đủ giúp giảm thiểu rủi ro phát sinh sau khi nghiệm thu.

Lợi ích khi làm việc với đơn vị có năng lực thiết kế, chế tạo và lắp đặt

Việc lựa chọn đơn vị vừa thiết kế, chế tạo và trực tiếp lắp đặt mang lại nhiều lợi ích:

• Đồng nhất dữ liệu kỹ thuật từ đầu đến cuối.
• Dễ dàng kiểm soát chất lượng.
• Rút ngắn thời gian xử lý phát sinh.
• Hỗ trợ chạy thử và nghiệm thu thuận lợi hơn.
• Thuận tiện cho công tác bảo trì dây chuyền sản xuất sau này.

Với kinh nghiệm trong lĩnh vực chế tạo máy công nghiệp, setup dây chuyền và cung cấp giải pháp tự động hóa, AKS-VINA luôn chú trọng công tác kiểm tra trước chạy thử nhằm đảm bảo thiết bị được bàn giao trong trạng thái sẵn sàng vận hành.

Kết luận

Lắp ráp máy tự động không chỉ là công đoạn ghép nối các chi tiết cơ khí và điện điều khiển mà còn là bước quyết định chất lượng cuối cùng của thiết bị trước khi đưa vào vận hành. Thực hiện đầy đủ các bước kiểm tra trước khi chạy thử giúp doanh nghiệp hạn chế rủi ro, đảm bảo an toàn và nâng cao hiệu quả đầu tư cho hệ thống tự động hóa.

Nếu doanh nghiệp đang tìm kiếm đơn vị thiết kế, chế tạo, lắp đặt hoặc cải tiến dây chuyền sản xuất, AKS-VINA sẵn sàng đồng hành từ khâu khảo sát, thiết kế, gia công, lắp ráp, chạy thử đến bàn giao và hỗ trợ vận hành.
