Thiết kế layout băng tải: cách tránh điểm nghẽn trong sản xuất

Băng tải mua đúng loại, chạy đúng tốc độ, nhưng layout băng tải sai — dây chuyền vẫn nghẽn. Sản phẩm ùn ở đoạn cong, kẹt ở điểm giao, dồn về máy chậm nhất rồi tràn ra sàn. Hoặc ngược lại: máy nhanh nhất trong line phải chờ vì băng tải phía trước không cấp kịp. Những vấn đề này không nằm ở chất lượng thiết bị — mà ở cách bố trí chúng với nhau.

Bài viết này giúp doanh nghiệp hiểu các nguyên tắc thiết kế layout băng tải, lỗi thường gặp gây điểm nghẽn, và cách xử lý để dây chuyền sản xuất tự động chạy liền mạch thay vì "liền mà nghẽn".

Layout băng tải là gì và vì sao quan trọng?

Layout băng tải là cách bố trí các đoạn băng tải trong nhà xưởng: đi hướng nào, dài bao nhiêu, nối với máy nào, có đoạn cong/chuyển hướng/nâng hạ không, có vùng đệm (accumulation) ở đâu không. Layout tốt giúp sản phẩm di chuyển "tự nhiên" từ đầu đến cuối line, không ùn, không đứt đoạn. Layout sai khiến dây chuyền bị nghẽn ở một hoặc nhiều điểm — và mỗi điểm nghẽn đều giảm năng suất tổng thể.

Điều quan trọng là: layout không phải "vẽ đường cho băng tải chạy" — mà là thiết kế luồng sản phẩm. Băng tải chỉ là phương tiện; luồng sản phẩm mới là mục tiêu.

Các lỗi layout băng tải thường gặp gây điểm nghẽn

Lỗi 1: Không có vùng đệm giữa hai máy có nhịp khác nhau Máy dán keo chạy 30 thùng/phút, máy đóng đai phía sau chạy 25 thùng/phút. Nếu băng tải nối thẳng hai máy, sau vài phút thùng sẽ ùn trước máy đóng đai — dẫn đến kẹt, đổ, hoặc phải dừng máy dán keo. Giải pháp: thêm đoạn băng tải tích lũy (accumulation conveyor) giữa hai máy, cho phép thùng chờ mà không va đập.

Lỗi 2: Đoạn cong quá gấp Sản phẩm đi qua đoạn cong 90° quá gấp — đặc biệt sản phẩm nhẹ hoặc cao trọng tâm — dễ lệch, đổ, hoặc kẹt ở mép cong. Giải pháp: tăng bán kính cong, hoặc dùng cơ cấu chuyển hướng (diverter, transfer) thay vì cong liên tục.

Lỗi 3: Điểm giao (merge) không có logic phân luồng Hai line gộp vào một băng tải chung — nếu không có sensor và logic PLC phân luồng, sản phẩm từ hai line sẽ va nhau hoặc chồng lên nhau tại điểm giao. Giải pháp: sensor phát hiện sản phẩm trên cả hai nhánh, PLC điều phối thứ tự nhập — hoặc thêm đoạn tích lũy trước điểm giao.

Lỗi 4: Không tính khoảng trống bảo trì và vận hành Băng tải bố trí sát tường, sát máy — chạy tốt cho đến khi cần bảo trì: không có chỗ để kỹ thuật viên tiếp cận motor, con lăn, hoặc thay băng. Giải pháp: chừa khoảng trống bảo trì ở các vị trí motor, cơ cấu căng băng, và điểm nối giữa các đoạn.

Lỗi 5: Không tính đến chuyển đổi sản phẩm Layout thiết kế cho một mã sản phẩm, nhưng nhà máy chạy nhiều mã. Khi đổi mã, chiều rộng/chiều cao sản phẩm thay đổi — thanh dẫn hướng không điều chỉnh được, sản phẩm kẹt ở đoạn cong hoặc cơ cấu chuyển hướng. Giải pháp: thiết kế thanh dẫn hướng và cơ cấu chuyển đổi cho phạm vi kích thước rộng nhất.

Lỗi 6: Không tính khả năng mở rộng Layout hôm nay vừa khít mặt bằng. Nhưng năm sau thêm máy, thêm line — không còn chỗ để mở rộng, phải bố trí lại toàn bộ. Giải pháp: chừa dư không gian hoặc thiết kế layout dạng module — dễ thêm đoạn mà không phải layout lại từ đầu.

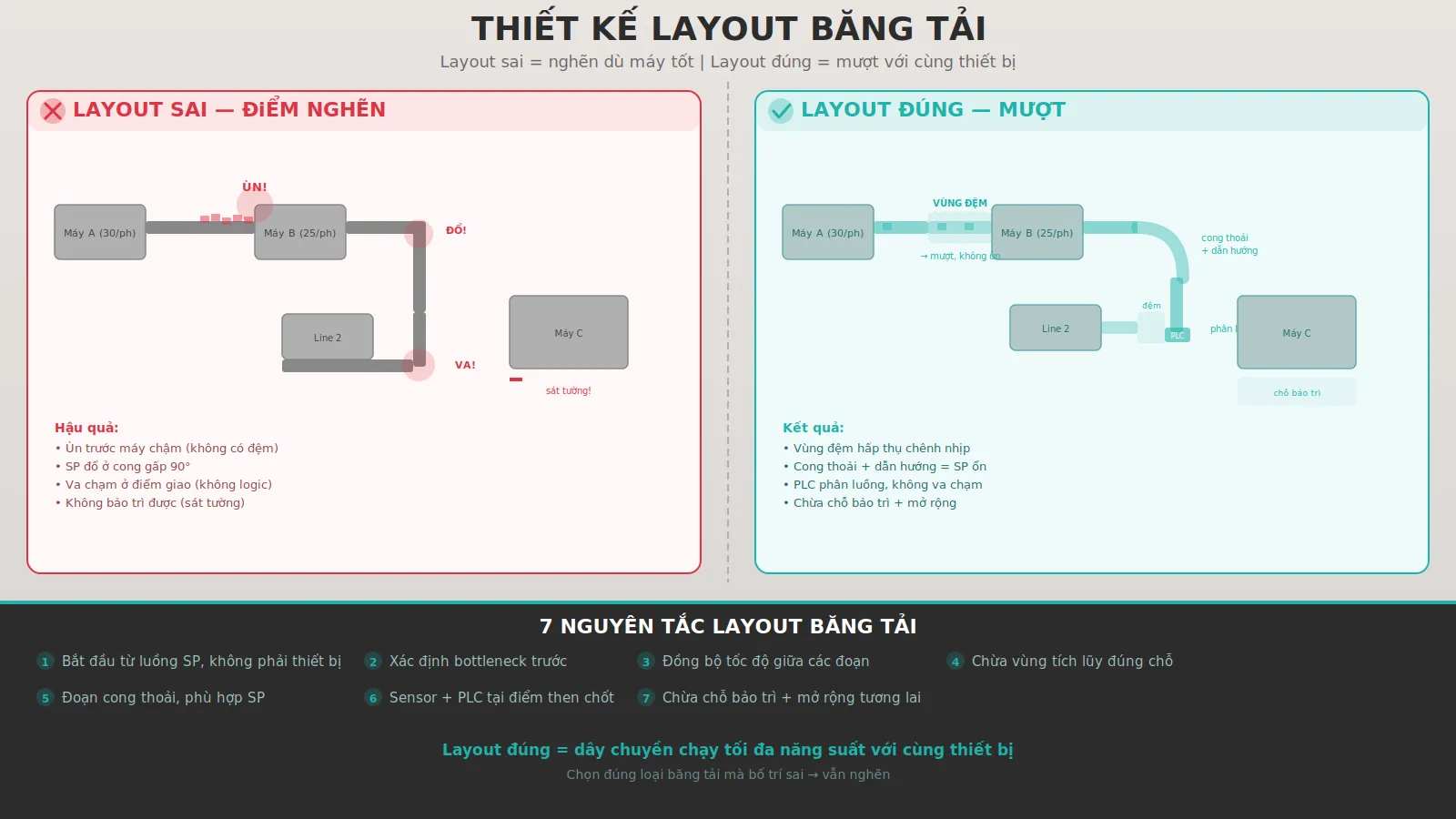

Nguyên tắc thiết kế layout băng tải hiệu quả

1. Bắt đầu từ luồng sản phẩm, không phải từ thiết bị Trước khi vẽ vị trí băng tải, hãy vẽ luồng sản phẩm: đi từ đâu, qua công đoạn nào, ra đâu. Sau đó mới bố trí băng tải để phục vụ luồng đó. Nhiều layout sai vì "đặt máy trước, nối băng tải sau" — luồng sản phẩm buộc phải vòng vèo theo vị trí máy.

2. Xác định bottleneck trước khi thiết kế Máy nào trong line chạy chậm nhất? Đó là bottleneck — và layout phải tính đến nó. Cần vùng đệm trước bottleneck và không cần vùng đệm sau.

3. Đồng bộ tốc độ giữa các đoạn Mỗi đoạn băng tải nên có tốc độ phù hợp với máy mà nó phục vụ. Nếu tất cả đoạn chạy cùng tốc độ trong khi các máy có nhịp khác nhau — ùn ứ hoặc thiếu hụt sẽ xảy ra.

4. Chừa vùng tích lũy tại các điểm chênh nhịp Bất kỳ nơi nào nhịp đầu vào khác nhịp đầu ra đều cần vùng đệm. Đoạn tích lũy cho phép sản phẩm chờ tạm mà không dừng máy phía trước.

5. Tính toán đoạn cong và chuyển hướng phù hợp sản phẩm Sản phẩm nhẹ, cao, tròn — dễ lật ở đoạn cong. Sản phẩm lớn — cần bán kính cong rộng. Sản phẩm cần đổi hướng 90° — cơ cấu chuyển hướng (diverter) ổn định hơn đoạn cong liên tục.

6. Tích hợp sensor và PLC tại các điểm then chốt Sensor phát hiện sản phẩm tại đầu vào, đầu ra, điểm giao, vùng tích lũy, và trước mỗi máy. PLC điều phối dừng/chạy, phân luồng, và cảnh báo — giúp layout "thông minh" thay vì "thụ động".

7. Chừa khoảng trống cho bảo trì, vận hành, và mở rộng Layout không chỉ cho hôm nay — mà cho cả 3–5 năm tới. Chừa chỗ tiếp cận bảo trì, chỗ đi lại cho nhân viên, và khả năng thêm đoạn mới.

Ví dụ ứng dụng trong nhà máy sản xuất

Tình huống 1 — Line đóng gói cuối chuyền: Gồm máy cấp thùng → dán keo → đóng đai → dán nhãn → xếp pallet. Các máy có nhịp khác nhau. Layout đúng: đoạn tích lũy giữa máy dán keo và máy đóng đai (vì đóng đai chậm hơn), sensor tại mỗi đầu vào máy để dừng băng tải khi máy bận, thanh dẫn hướng điều chỉnh được cho nhiều kích thước thùng. Luồng sản phẩm đi thẳng, không vòng vèo, không cần nhân công trung gian.

Tình huống 2 — Hai line sản xuất gộp vào một line đóng gói: Hai line sản xuất chạy song song, cùng thoát sản phẩm vào một line đóng gói chung. Layout cần: cơ cấu chuyển hướng (diverter) tại điểm giao, sensor phát hiện sản phẩm trên cả hai nhánh, PLC điều phối thứ tự nhập, và đoạn tích lũy trước điểm giao để sản phẩm từ nhánh này chờ khi nhánh kia đang nhập.

Tình huống 3 — Vận chuyển sản phẩm từ khu sản xuất sang khu đóng gói cách xa: Khoảng cách dài (20–30 mét), có cột nhà xưởng xen giữa, và cần đi qua lối xe nâng. Layout cần: các đoạn băng tải nối tiếp, đoạn nâng hạ để vượt qua lối xe nâng, đoạn cong tránh cột, và sensor/PLC đồng bộ nhịp giữa các đoạn.

Lưu ý: Các tình huống trên mang tính minh họa. Layout cụ thể tùy thuộc vào mặt bằng, sản phẩm, và dây chuyền thực tế.

Khi nào doanh nghiệp cần đặc biệt quan tâm đến layout băng tải?

Thiết kế layout cần kỹ lưỡng khi:

• Setup line sản xuất mới — cơ hội thiết kế đúng từ đầu.
• Cải tiến dây chuyền sản xuất hiện có — thêm máy, thêm đoạn, thay đổi luồng.
• Dây chuyền đang bị nghẽn ở một hoặc nhiều điểm mà không rõ nguyên nhân — có thể do layout, không phải do máy.
• Nhà máy chạy nhiều mã sản phẩm — layout cần linh hoạt cho nhiều kích thước.
• Mặt bằng nhà xưởng có hạn chế (cột, rãnh, lối đi xe nâng, sàn nhiều tầng).
• Có kế hoạch mở rộng trong tương lai — layout hôm nay không nên chặn mở rộng ngày mai.

Lợi ích khi làm việc với đơn vị có năng lực thiết kế, chế tạo và lắp đặt

Layout băng tải không phải bài toán riêng của băng tải — mà là bài toán của cả dây chuyền. Người thiết kế layout cần hiểu nhịp từng máy, kích thước từng sản phẩm, ràng buộc mặt bằng, và cách các thiết bị giao tiếp với nhau.

Khi làm việc với đơn vị có năng lực toàn diện như AKS-VINA, doanh nghiệp nhận được:

• Thiết kế layout dựa trên luồng sản phẩm, không phải từ thiết bị: Bắt đầu từ "sản phẩm cần đi đâu" chứ không phải "băng tải đặt ở đâu".
• Khảo sát mặt bằng thực tế: Đo đạc cột, rãnh, lối đi, chiều cao trần, vị trí hạ tầng — trước khi vẽ layout.
• Tính toán nhịp và vùng đệm: Xác định bottleneck, bố trí đoạn tích lũy đúng chỗ, đồng bộ tốc độ giữa các đoạn.
• Chế tạo và lắp đặt đồng bộ: Băng tải và máy được setup bởi cùng đội ngũ — layout từ bản vẽ ra thực tế không bị sai lệch.
• Hỗ trợ mở rộng về sau: Vì nắm layout gốc, việc thêm đoạn mới nhanh và khớp hơn.

AKS-VINA là thương hiệu thuộc Công ty TNHH Sản xuất, Dịch vụ và Thương mại An Khánh, chuyên thiết kế, chế tạo máy công nghiệp theo yêu cầu; lắp đặt, setup, di chuyển, căn chỉnh và bảo trì dây chuyền sản xuất. Thiết kế layout — bao gồm layout băng tải — là bước đầu tiên trong mọi dự án setup line sản xuất mà AKS-VINA triển khai.

Kết luận

Layout băng tải quyết định sản phẩm chạy mượt hay kẹt, dây chuyền liền mạch hay đứt đoạn. Chọn đúng loại băng tải mà bố trí sai — vẫn nghẽn. Ngược lại, layout đúng giúp dây chuyền chạy tối đa năng suất với thiết bị hiện có. Bắt đầu từ luồng sản phẩm, xác định bottleneck, chừa vùng đệm, và tính cho cả tương lai — đó là nguyên tắc của một layout tốt.

Nếu doanh nghiệp đang setup line mới hoặc muốn cải thiện luồng sản phẩm trên dây chuyền hiện có, AKS-VINA sẵn sàng khảo sát mặt bằng và thiết kế layout phù hợp.
