Tự động hóa sản phẩm kích thước nhỏ: thách thức nhận diện và định vị

Linh kiện nhỏ — connector, ốc vít, nắp nhựa, chip, cảm biến, lò xo, miếng đệm — có thách thức riêng khi tự động hóa: nhỏ quá để kẹp cơ khí thông thường, nhẹ quá nên bay khi có gió, và hình dạng phức tạp khiến máy khó phân biệt mặt trước/mặt sau. Máy cho linh kiện nhỏ không thể dùng cơ cấu "cho sản phẩm lớn rồi thu nhỏ lại" — mà cần thiết kế riêng với nguyên lý khác: hút thay kẹp, camera thay mắt, rung thay đẩy, và dung sai chặt hơn nhiều.

Bài viết này giúp doanh nghiệp sản xuất linh kiện nhỏ hiểu 4 thách thức kỹ thuật chính và giải pháp tương ứng — để đánh giá khả thi khi tự động hóa.

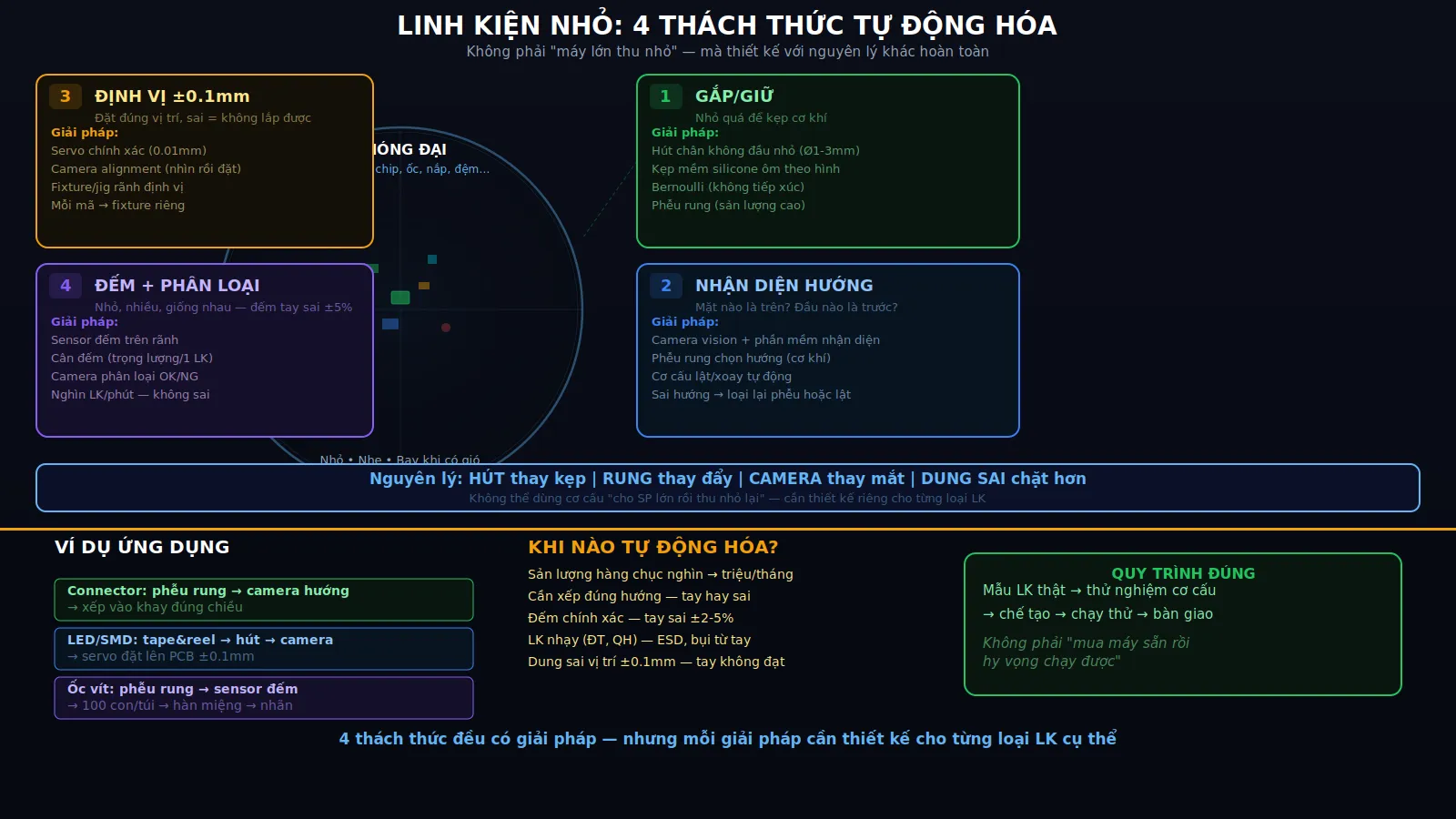

4 thách thức khi tự động hóa linh kiện nhỏ

Thách thức 1: Gắp/giữ linh kiện — nhỏ quá để kẹp

Kẹp cơ khí (gripper) thông thường cần bề mặt đủ rộng để kẹp — linh kiện 5mm × 5mm không có đủ "chỗ" cho ngón kẹp. Nếu kẹp mạnh → biến dạng. Nếu kẹp nhẹ → tuột.

Giải pháp:

• Hút chân không đầu nhỏ: Đầu hút Ø1–3mm, lực hút vừa đủ cho linh kiện nhẹ. Cần bề mặt linh kiện đủ phẳng và kín (có lỗ → không hút được).
• Kẹp mềm (soft gripper): Ngón kẹp bằng silicone hoặc cao su — ôm theo hình dạng linh kiện mà không biến dạng.
• Kẹp chân không Bernoulli: Giữ linh kiện bằng luồng khí mà không tiếp xúc — cho linh kiện cực mỏng (wafer, film).
• Phễu rung (vibratory bowl feeder): Không gắp từng cái — mà "rung" hàng loạt linh kiện lên rãnh dẫn, linh kiện tự xếp thành hàng theo hướng đúng. Phù hợp cho sản lượng cao.

Thách thức 2: Nhận diện hướng — mặt nào là trên?

Linh kiện nhỏ thường đối xứng gần — mắt người phân biệt mặt trước/sau khó, máy càng khó. Nếu linh kiện vào máy sai hướng → lắp ráp sai, đóng gói sai.

Giải pháp:

• Camera vision + phần mềm nhận diện: Camera chụp linh kiện → phần mềm phân tích đặc điểm (logo, vết khắc, hình dạng bất đối xứng) → xác định hướng → ra lệnh xoay/lật nếu sai.
• Phễu rung có cơ cấu chọn hướng: Rãnh dẫn trên phễu rung thiết kế để chỉ linh kiện đúng hướng mới đi qua — sai hướng rơi lại phễu. Cơ cấu cơ khí thay camera — đơn giản hơn nhưng chỉ phù hợp hình dạng nhất định.
• Cơ cấu lật/xoay tự động: Sau khi camera phát hiện sai → cơ cấu lật 180° hoặc xoay 90° → kiểm tra lại → đúng mới tiếp tục.

Thách thức 3: Định vị chính xác — đặt đúng vị trí ±0.1mm

Linh kiện nhỏ cần đặt đúng vị trí trong khung, trên PCB, hoặc vào fixture — sai lệch nhỏ (0.1–0.5mm) = không lắp được hoặc lỗi chức năng.

Giải pháp:

• Servo hoặc motor bước chính xác cao: Kiểm soát vị trí đến 0.01mm — đủ cho hầu hết linh kiện nhỏ.
• Camera alignment: Camera chụp vị trí đích → so sánh với vị trí hiện tại → servo điều chỉnh → đặt chính xác. Phương pháp "nhìn rồi đặt" (look-then-place).
• Fixture/jig định vị: Thay vì máy đặt chính xác tuyệt đối → linh kiện rơi vào fixture có rãnh → rãnh giữ đúng vị trí. Đơn giản hơn servo nhưng cần fixture riêng cho từng mã.

Thách thức 4: Đếm và phân loại — nhỏ, nhiều, giống nhau

Đếm 1.000 linh kiện nhỏ bằng tay: sai, chậm, mệt. Phân loại OK/NG: mắt người bỏ sót lỗi nhỏ (trầy, thiếu, sai màu).

Giải pháp:

• Sensor đếm trên rãnh/băng tải: Linh kiện đi qua sensor → đếm chính xác. Phù hợp khi linh kiện xếp hàng một.
• Cân đếm (counting by weight): Cân tổng trọng lượng → chia cho trọng lượng 1 linh kiện → ra số lượng. Nhanh, phù hợp cho linh kiện đồng nhất.
• Camera phân loại: Chụp linh kiện trên băng tải → phần mềm phân loại OK/NG → cơ cấu đẩy NG ra. Tốc độ cao (hàng nghìn/phút).

Bảng: thách thức, giải pháp, và ví dụ

Ví dụ ứng dụng trong nhà máy sản xuất

Tình huống 1 — Nhà máy sản xuất connector, cần xếp đúng hướng vào khay: Connector nhựa nhỏ (8mm × 5mm), có chiều (mặt tiếp xúc phải hướng lên). Hiện tại: 2 người ngồi xếp tay — chậm, hay sai hướng. Giải pháp: phễu rung cấp connector thành hàng → camera kiểm tra hướng → sai hướng loại lại phễu → đúng hướng đi vào rãnh → cơ cấu đặt vào khay. Tốc độ gấp nhiều lần so với tay, không sai hướng.

Tình huống 2 — Nhà máy sản xuất LED, cần đặt LED lên PCB: LED SMD kích thước 3mm × 3mm, cần đặt đúng vị trí trên PCB (±0.1mm). Giải pháp: cấp LED từ cuộn (tape & reel) → hút chân không lấy LED → camera alignment xác định vị trí trên PCB → servo đặt → kiểm tra sau đặt. Nhịp nhanh, vị trí chính xác, không cần can thiệp tay.

Tình huống 3 — Nhà máy sản xuất ốc vít, cần đếm và đóng gói: Ốc vít M3, đóng túi 100 con/túi. Đếm tay: sai ±2–3 con/túi. Giải pháp: phễu rung cấp ốc → sensor đếm trên rãnh → đúng 100 con → rơi vào túi → hàn miệng túi → dán nhãn. Hoặc: cân đếm (cân túi, chia cho trọng lượng 1 ốc) → nhanh hơn nhưng cần ốc đồng nhất trọng lượng.

Lưu ý: Các tình huống trên mang tính minh họa. Cơ cấu gắp, camera, và phễu rung cụ thể tùy thuộc vào hình dạng, kích thước, vật liệu, và sản lượng linh kiện.

Khi nào doanh nghiệp nên tự động hóa xử lý linh kiện nhỏ?

Doanh nghiệp nên cân nhắc khi:

• Sản lượng lớn (hàng chục nghìn đến hàng triệu/tháng) — tay không kịp nhịp.
• Linh kiện cần xếp đúng hướng — sai hướng = lỗi lắp ráp, kiểm tra tay hay bỏ sót.
• Cần đếm chính xác — đếm tay sai ±2–5% → khiếu nại, mất uy tín.
• Linh kiện nhạy cảm (điện tử, quang học) — chạm tay gây ESD hoặc bẩn.
• Dung sai vị trí chặt — đặt bằng tay không đạt ±0.1mm.
• Muốn giảm nhân công ở công đoạn lặp lại (xếp, đếm, đóng gói) — giải phóng người cho công việc phức tạp hơn.

Lợi ích khi làm việc với đơn vị có năng lực thiết kế, chế tạo và lắp đặt

Máy cho linh kiện nhỏ cần thiết kế riêng cho từng loại linh kiện — vì hình dạng, kích thước, vật liệu khác nhau đòi hỏi cơ cấu gắp khác, phễu rung khác, camera khác. Không có "máy đa năng cho mọi linh kiện nhỏ".

Khi làm việc với đơn vị có năng lực toàn diện như AKS-VINA, doanh nghiệp nhận được:

• Thiết kế cơ cấu gắp riêng: Đầu hút, ngón kẹp, hoặc phễu rung — thiết kế dựa trên mẫu linh kiện thật, thử nghiệm trước khi chế tạo.
• Tích hợp camera vision: Nhận diện hướng, kiểm tra ngoại quan, alignment vị trí — tích hợp vào line, không phải hệ thống rời.
• Chế tạo fixture/jig định vị: Fixture cho từng mã linh kiện — chính xác, dễ thay đổi khi đổi mã.
• Đóng gói linh kiện nhỏ: Đếm (sensor/cân), cho vào túi/khay/cuộn, dán nhãn — khớp nhịp với phần sản xuất.
• Chạy thử với linh kiện thật: Xác nhận: gắp đúng, hướng đúng, vị trí đúng, đếm đúng — trước khi bàn giao.

AKS-VINA là thương hiệu thuộc Công ty TNHH Sản xuất, Dịch vụ và Thương mại An Khánh, chuyên thiết kế, chế tạo máy công nghiệp theo yêu cầu. Máy cho linh kiện nhỏ — từ cấp linh kiện, nhận diện hướng, định vị, đến đóng gói — là phần trong năng lực thiết kế và chế tạo máy theo yêu cầu mà AKS-VINA cung cấp.

Kết luận

Máy cho linh kiện nhỏ không phải "máy lớn thu nhỏ" — mà là thiết kế với nguyên lý khác: hút thay kẹp, rung thay đẩy, camera thay mắt. 4 thách thức (gắp, nhận diện hướng, định vị, đếm) đều có giải pháp — nhưng mỗi giải pháp cần thiết kế cho từng loại linh kiện cụ thể. Bắt đầu bằng mẫu linh kiện thật → thử nghiệm cơ cấu → chế tạo → chạy thử — đó là quy trình đúng, không phải "mua máy sẵn rồi hy vọng chạy được".

Nếu doanh nghiệp sản xuất linh kiện nhỏ cần giải pháp tự động hóa, AKS-VINA sẵn sàng khảo sát mẫu linh kiện và đề xuất thiết kế phù hợp.
