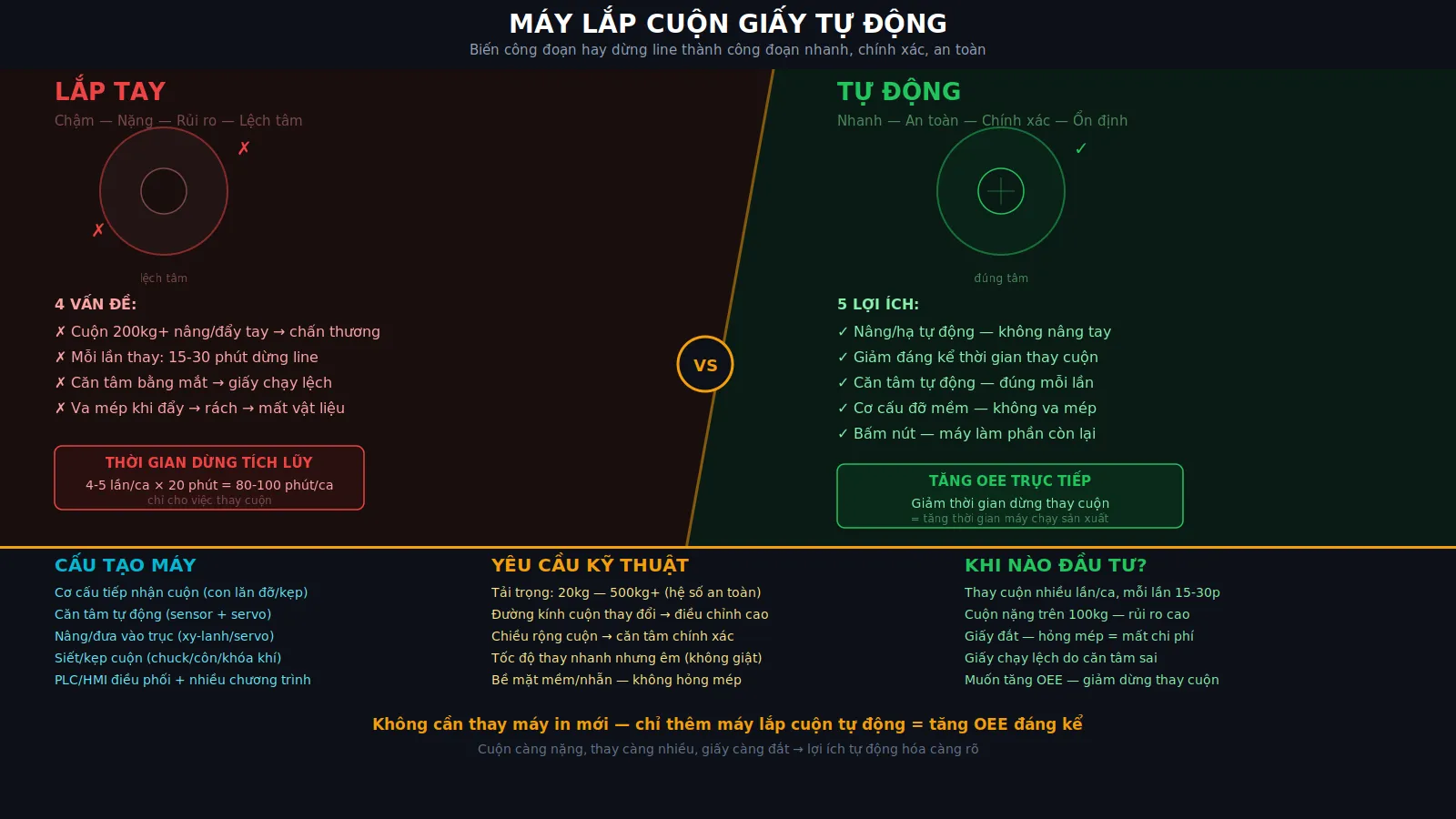

Máy lắp cuộn giấy tự động: giải pháp tăng độ ổn định cho công đoạn lắp ráp

Trong nhiều dây chuyền sản xuất — in ấn, bao bì, giấy vệ sinh, giấy công nghiệp — có một công đoạn tưởng đơn giản nhưng hay gây dừng line: lắp cuộn giấy vào trục máy. Cuộn giấy nặng (có thể từ vài chục đến vài trăm kg), cần lắp đúng tâm trục, đúng hướng, và siết chặt — mà không được làm hỏng mép giấy. Lắp tay chậm, phụ thuộc tay nghề, và mỗi lần thay cuộn là mỗi lần line dừng. Máy lắp cuộn giấy tự động giải quyết bài toán này: nâng cuộn, căn tâm, đưa vào trục, siết — nhanh, đúng, và ổn định mỗi lần.

Bài viết này giúp doanh nghiệp ngành giấy, in ấn, và bao bì hiểu bài toán kỹ thuật khi tự động hóa lắp cuộn, lợi ích thực tế, và tiêu chí khi chọn giải pháp.

Lắp cuộn giấy bằng tay: vấn đề thường gặp

Nặng và nguy hiểm. Cuộn giấy công nghiệp nặng — nâng bằng cẩu hoặc xe nâng, định vị bằng tay. Rủi ro: cuộn rơi, kẹp tay, chấn thương lưng khi đẩy/chỉnh.

Mất thời gian — line dừng khi thay cuộn. Mỗi lần thay cuộn: dừng máy → tháo cuộn cũ → lắp cuộn mới → căn tâm → siết → chạy thử → tiếp tục. Thao tác tay: 15–30 phút mỗi lần (tùy cuộn). Nhà máy chạy liên tục → thay cuộn nhiều lần/ca → thời gian dừng tích lũy đáng kể.

Căn tâm không chính xác. Cuộn giấy lắp lệch tâm → giấy chạy lệch trên máy → nhăn, rách, hoặc sản phẩm lỗi. Căn tâm bằng mắt phụ thuộc kinh nghiệm — người mới làm hay sai.

Hỏng mép giấy. Khi đẩy cuộn vào trục bằng tay hoặc cẩu, mép giấy dễ bị va → rách → phải bóc bỏ lớp ngoài → mất vật liệu. Với giấy đắt tiền (giấy in chất lượng cao, giấy chuyên dụng), mỗi lần hỏng mép là chi phí.

Máy lắp cuộn giấy tự động giải quyết như thế nào?

Cấu tạo cơ bản của máy lắp cuộn giấy tự động

Tùy loại máy và kích thước cuộn, cấu tạo có thể gồm:

Cơ cấu tiếp nhận cuộn: Nơi đặt cuộn giấy mới — có thể là con lăn đỡ, hoặc cơ cấu kẹp. Cuộn được đặt vào bằng xe nâng hoặc cẩu (phần nặng nhất — vẫn cần hỗ trợ cơ khí), sau đó máy tiếp quản.

Cơ cấu căn tâm (centering): Tự động dịch cuộn sang trái/phải để tâm cuộn trùng với tâm trục máy. Có thể dùng sensor đo vị trí mép cuộn, servo dịch chỉnh.

Cơ cấu nâng/đưa vào trục: Nâng cuộn lên đúng chiều cao trục, đẩy cuộn vào trục. Cần chính xác — cuộn phải "lồng" vào trục mà không va mép giấy. Có thể dùng xy-lanh, servo, hoặc cơ cấu trượt.

Cơ cấu siết/kẹp cuộn trên trục: Sau khi cuộn vào trục, cần siết chặt (bằng chuck, côn, hoặc khóa khí) để cuộn không xoay trượt khi máy chạy.

Hệ thống điều khiển PLC/HMI: Điều phối toàn bộ quy trình: căn tâm → nâng → đưa vào → siết. HMI hiển thị trạng thái, cảnh báo lỗi, và cho phép chọn chương trình cho từng loại cuộn (đường kính, chiều rộng khác nhau).

Yêu cầu kỹ thuật khi thiết kế máy lắp cuộn giấy tự động

1. Tải trọng cuộn: Cuộn giấy có thể nặng từ 20kg (cuộn nhỏ) đến 500kg+ (cuộn giấy công nghiệp lớn). Cơ cấu nâng cần thiết kế đúng tải — bao gồm hệ số an toàn.

2. Đường kính cuộn thay đổi: Cuộn mới (đường kính lớn) và cuộn gần hết (đường kính nhỏ) — cơ cấu cần điều chỉnh chiều cao nâng phù hợp. Một số máy cần xử lý nhiều loại cuộn có đường kính khác nhau.

3. Chiều rộng cuộn: Cuộn rộng cần cơ cấu đỡ dài hơn và căn tâm chính xác hơn (lệch nhẹ trên cuộn rộng ảnh hưởng lớn hơn cuộn hẹp).

4. Tốc độ thay cuộn: Yêu cầu thay nhanh → cơ cấu cần chạy nhanh nhưng êm (không giật, không va). Một số line cao cấp có hệ thống "zero-speed splice" — nối giấy cuộn mới với cuộn cũ mà không dừng máy.

5. Không hỏng mép giấy: Mọi cơ cấu tiếp xúc với cuộn cần bề mặt mềm/nhẵn, không có cạnh sắc. Cơ cấu đẩy cuộn vào trục cần lực kiểm soát — không đẩy mạnh quá gây va.

Ví dụ ứng dụng trong nhà máy sản xuất

Tình huống 1 — Nhà máy in bao bì, cuộn giấy 200kg: Máy in chạy liên tục, thay cuộn 4–5 lần/ca. Mỗi lần thay tay mất 20 phút (cẩu cuộn → đẩy vào → căn tâm → siết). Tổng dừng: 80–100 phút/ca chỉ cho thay cuộn. Giải pháp: máy lắp cuộn tự động — giảm thời gian thay cuộn, giấy căn tâm chính xác hơn → giảm lỗi in do giấy chạy lệch.

Tình huống 2 — Nhà máy sản xuất giấy vệ sinh, nhiều trục cấp: Line có nhiều trục cấp giấy (rewinder). Thay cuộn thường xuyên, cuộn nhẹ hơn (30–50kg) nhưng số lần thay nhiều. Giải pháp: máy lắp cuộn tự động cho từng trục — giảm nhân công, tăng nhịp, và chuẩn hóa lắp cuộn cho tất cả trục.

Tình huống 3 — Nhà máy Nhật sản xuất linh kiện giấy, yêu cầu không hỏng mép: Giấy chuyên dụng đắt tiền — mép hỏng = bỏ lớp ngoài = lỗ. Lắp tay hay va mép khi đẩy. Giải pháp: máy lắp cuộn với cơ cấu đỡ bọc cao su mềm, đẩy bằng servo kiểm soát lực — không va, không hỏng mép.

Lưu ý: Các tình huống trên mang tính minh họa. Cấu hình máy cụ thể tùy thuộc vào loại cuộn, trục, và dây chuyền thực tế.

Khi nào doanh nghiệp nên đầu tư máy lắp cuộn giấy tự động?

Doanh nghiệp nên cân nhắc khi:

• Thay cuộn tay mất thời gian đáng kể — nhiều lần/ca, mỗi lần 15–30 phút, tổng dừng tích lũy lớn.
• Cuộn nặng — rủi ro chấn thương khi nâng/đẩy bằng tay, đặc biệt cuộn trên 100kg.
• Giấy đắt tiền — hỏng mép khi lắp tay gây mất vật liệu đáng kể.
• Giấy chạy lệch sau lắp cuộn — do căn tâm bằng mắt không chính xác → sản phẩm lỗi (in lệch, nhăn, rách).
• Nhà máy Nhật/Hàn yêu cầu chuẩn hóa — thao tác lắp cuộn cần đồng nhất, không phụ thuộc tay nghề.
• Muốn tăng OEE (Overall Equipment Effectiveness) — giảm thời gian dừng do thay cuộn là cách trực tiếp tăng OEE.

Lợi ích khi làm việc với đơn vị có năng lực thiết kế, chế tạo và lắp đặt

Máy lắp cuộn giấy tự động là máy chuyên dụng — mỗi nhà máy có trục máy khác nhau, cuộn khác nhau, không gian khác nhau. Không có "máy sẵn trên kệ" phù hợp mọi trường hợp.

Khi làm việc với đơn vị có năng lực toàn diện như AKS-VINA, doanh nghiệp nhận được:

• Thiết kế theo trục máy và cuộn thực tế: Đo đạc trục, kích thước cuộn, không gian lắp đặt — thiết kế máy khớp hoàn toàn.
• Chế tạo cơ cấu nâng, căn tâm, đẩy phù hợp: Tải trọng đúng, lực kiểm soát, bề mặt không hỏng mép — thiết kế riêng, không "mua sẵn".
• Tích hợp vào dây chuyền hiện có: Máy lắp cuộn cần khớp với máy in/máy cuộn phía sau — PLC giao tiếp, nhịp đồng bộ.
• Chạy thử với cuộn thật: Xác nhận thời gian thay cuộn, căn tâm chính xác, mép giấy không hỏng — trước khi bàn giao.
• Bảo trì dài hạn: Bảo trì dây chuyền sản xuất bao gồm máy lắp cuộn — cùng đơn vị chế tạo.

AKS-VINA là thương hiệu thuộc Công ty TNHH Sản xuất, Dịch vụ và Thương mại An Khánh, chuyên thiết kế, chế tạo máy công nghiệp theo yêu cầu. Máy lắp cuộn giấy tự động là một trong những sản phẩm chuyên dụng mà AKS-VINA thiết kế và chế tạo — phù hợp cho nhà máy ngành giấy, in ấn, và bao bì.

Kết luận

Máy lắp cuộn giấy tự động biến công đoạn hay gây dừng line thành công đoạn nhanh, chính xác, và an toàn. Cuộn càng nặng, thay càng nhiều lần, giấy càng đắt — lợi ích tự động hóa càng rõ. Không phải "thay máy in mới" — chỉ cần thêm máy lắp cuộn tự động cho máy in/máy cuộn hiện có — đủ để tăng OEE đáng kể chỉ bằng việc giảm thời gian dừng thay cuộn.

Nếu doanh nghiệp ngành giấy hoặc in ấn cần giải pháp lắp cuộn tự động, AKS-VINA sẵn sàng khảo sát và thiết kế máy phù hợp.
