Thiết kế máy theo layout nhà xưởng: tránh lỗi vướng không gian và luồng vật liệu

Một chiếc máy chạy tốt trên giấy, chạy tốt tại xưởng chế tạo, nhưng khi đưa về nhà máy thì… không lắp vừa. Hoặc lắp vừa nhưng chặn mất lối đi. Hoặc lắp đúng vị trí nhưng hướng cấp sản phẩm ngược với luồng vật liệu. Những tình huống này không hiếm — và chúng đều xuất phát từ một nguyên nhân: máy được thiết kế mà không tính đến layout thực tế của nhà xưởng.

Thiết kế máy theo layout nhà xưởng là cách tiếp cận trong đó điều kiện mặt bằng, luồng vật liệu, vị trí dây chuyền hiện có và các ràng buộc hạ tầng được đưa vào ngay từ giai đoạn lập phương án — thay vì xử lý sau khi máy đã chế tạo xong. Bài viết này phân tích vì sao cách tiếp cận này quan trọng, những lỗi thường gặp khi bỏ qua, và doanh nghiệp cần lưu ý gì khi triển khai.

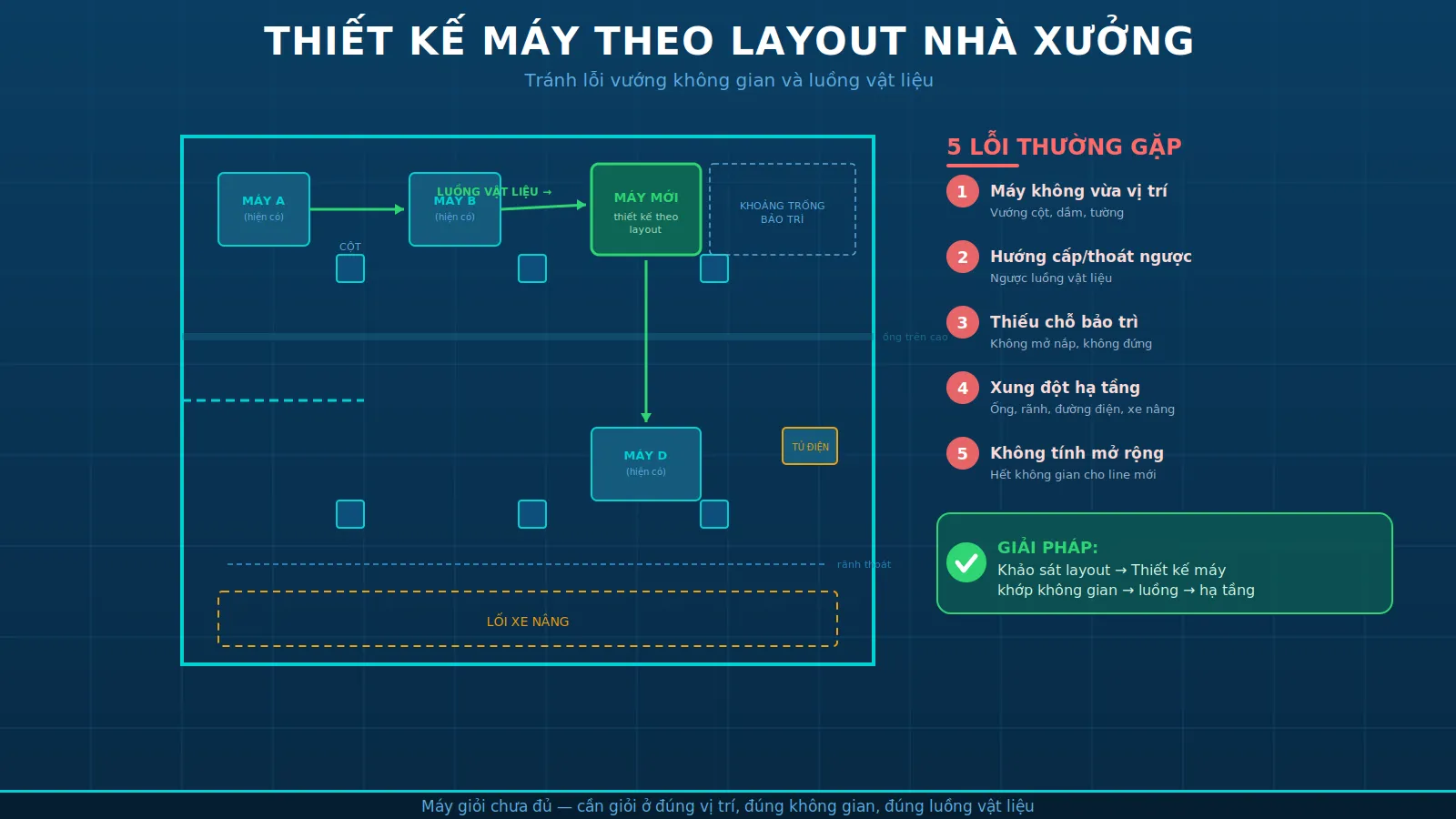

Những lỗi thường gặp khi thiết kế máy không tính đến layout

Phần lớn lỗi dưới đây không phải do máy kém chất lượng, mà do quá trình thiết kế thiếu thông tin thực tế từ nhà xưởng.

Lỗi 1: Máy không vừa vị trí lắp đặt Nghe đơn giản nhưng xảy ra thường xuyên hơn người ta nghĩ. Chiều rộng máy quá sát cột nhà xưởng, chiều cao vượt quá dầm trần, hoặc khoảng hở không đủ để mở nắp bảo trì. Khi đó, lựa chọn chỉ còn là: cắt sửa máy (tốn kém, ảnh hưởng kết cấu), hoặc di chuyển thiết bị xung quanh (tốn kém hơn, gián đoạn sản xuất).

Lỗi 2: Hướng cấp/thoát sản phẩm ngược luồng vật liệu Máy có đầu vào bên phải nhưng luồng sản phẩm trên dây chuyền chạy từ phải sang trái. Hoặc đầu ra của máy hướng vào tường thay vì hướng về công đoạn tiếp theo. Kết quả: phải thêm băng tải chuyển hướng, thêm nhân công trung gian, hoặc chấp nhận luồng sản phẩm vòng vèo làm giảm năng suất.

Lỗi 3: Thiếu khoảng trống cho vận hành và bảo trì Máy lắp xong, chạy tốt, nhưng kỹ thuật viên không có chỗ đứng để căn chỉnh. Hoặc muốn thay linh kiện phải tháo máy bên cạnh trước. Khoảng trống cho vận hành, bảo trì và xử lý sự cố thường bị bỏ sót trong thiết kế nếu không khảo sát layout thực tế.

Lỗi 4: Xung đột với hạ tầng sẵn có Ống khí nén, đường điện, hệ thống xả, rãnh thoát nước, đường xe nâng — tất cả đều là ràng buộc mà bản vẽ chỉ có được khi đến tận nơi đo đạc. Một máy thiết kế từ xa rất dễ va phải những yếu tố này.

Lỗi 5: Không tính đến khả năng mở rộng Nhà máy hôm nay chạy một line, nhưng năm sau có thể thêm line thứ hai. Nếu máy hiện tại chiếm hết không gian dự phòng hoặc bố trí theo cách khó mở rộng, doanh nghiệp sẽ phải layout lại toàn bộ — một việc tốn kém và gián đoạn sản xuất đáng kể.

Thiết kế máy theo layout nhà xưởng gồm những gì?

Đây không đơn giản là "đo diện tích rồi vẽ máy cho vừa". Đó là quá trình tích hợp thông tin thực tế vào mỗi quyết định thiết kế.

Khảo sát mặt bằng và hiện trạng Đo đạc vị trí lắp đặt, xác định khoảng cách đến cột, tường, dầm, thiết bị xung quanh. Ghi nhận chiều cao thông thủy, vị trí hạ tầng (nguồn điện, khí nén, đường xả), và lối đi vận hành.

Xác định luồng vật liệu Trước khi vẽ máy, cần hiểu rõ: sản phẩm đến từ đâu, đi qua máy theo hướng nào, rồi chuyển sang công đoạn nào. Hướng cấp/thoát sản phẩm, vị trí đầu vào – đầu ra, chiều cao băng tải phải khớp với luồng chung của dây chuyền.

Thiết kế kích thước và cấu hình máy phù hợp Dựa trên dữ liệu mặt bằng, máy được thiết kế với kích thước tổng thể, hướng thao tác, vị trí tủ điện, và khoảng hở bảo trì phù hợp. Trong một số trường hợp, cấu hình máy cần thay đổi (ví dụ: tủ điện đặt trên thay vì bên cạnh, hoặc cơ cấu cấp sản phẩm thay đổi hướng) để vừa không gian.

Mô phỏng bố trí trước chế tạo Bản vẽ 3D hoặc layout tổng thể cho phép doanh nghiệp "nhìn thấy" máy trong không gian nhà xưởng trước khi chế tạo. Đây là lúc phát hiện và xử lý xung đột — rẻ hơn rất nhiều so với phát hiện khi máy đã về đến nơi.

Tính đến bảo trì, vận hành và mở rộng Thiết kế phải dành khoảng trống cho kỹ thuật viên thao tác, cho xe nâng tiếp cận, cho cửa bảo trì mở ra được. Đồng thời cân nhắc khả năng bổ sung thiết bị hoặc mở rộng line trong tương lai.

Ví dụ ứng dụng trong nhà máy sản xuất

Tình huống 1 — Setup line đóng gói cuối chuyền trong không gian hạn chế: Một nhà máy cần lắp đặt line đóng gói gồm máy cấp thùng carton, máy dán băng keo và máy đóng đai ở cuối dây chuyền hiện có. Khu vực trống chỉ rộng khoảng vài mét, sát tường và gần cột nhà xưởng. Nếu mua ba máy tiêu chuẩn rời rạc, chúng không xếp vừa hoặc luồng sản phẩm phải chuyển hướng nhiều lần. Giải pháp là thiết kế ba máy theo layout cụ thể: kích thước được rút gọn, hướng cấp/thoát khớp nhau, tủ điện bố trí tránh cột — tất cả vừa khít trong khoảng trống có sẵn.

Tình huống 2 — Tích hợp máy quấn màng pallet vào line hiện có: Nhà máy muốn bổ sung máy quấn màng pallet vào cuối line đóng gói đang chạy. Vị trí lắp đặt nằm giữa hai rãnh thoát nước trên sàn, chiều cao bị giới hạn bởi hệ thống ống dẫn phía trên. Máy quấn màng tiêu chuẩn có chiều cao vượt quá giới hạn. Giải pháp là thiết kế máy với cột quấn thấp hơn, cơ cấu quấn điều chỉnh theo chiều cao pallet thực tế, và bệ máy bố trí tránh rãnh thoát nước.

Lưu ý: Các tình huống trên mang tính minh họa. Thông số và giải pháp cụ thể tùy thuộc vào khảo sát thực tế tại từng nhà máy.

Khi nào doanh nghiệp nên sử dụng giải pháp này?

Thiết kế máy theo layout nhà xưởng đặc biệt cần thiết khi:

• Vị trí lắp đặt bị giới hạn về diện tích, chiều cao hoặc hình dạng không vuông vắn.
• Cần bổ sung thiết bị vào dây chuyền sản xuất tự động đang chạy, đòi hỏi máy mới khớp nhịp, khớp hướng và khớp vị trí.
• Nhà máy có nhiều ràng buộc hạ tầng (cột, rãnh, ống, đường xe nâng) tại khu vực cần lắp máy.
• Doanh nghiệp đang cải tiến dây chuyền sản xuất, di chuyển hoặc bố trí lại line trong không gian hiện có.
• Muốn setup line sản xuất mới nhưng mặt bằng nhà xưởng không phải hình chữ nhật lý tưởng.
• Có kế hoạch mở rộng sản xuất trong tương lai và cần thiết kế hôm nay không cản trở mở rộng ngày mai.

Lợi ích khi làm việc với đơn vị có năng lực thiết kế, chế tạo và lắp đặt

Thiết kế máy theo layout đòi hỏi đơn vị thực hiện phải hiểu cả ba mảng: thiết kế kỹ thuật, chế tạo cơ khí và lắp đặt thực tế. Nếu ba mảng này do ba đơn vị khác nhau đảm nhận, thông tin rất dễ bị thất lạc hoặc hiểu sai giữa các bên.

Khi làm việc với đơn vị có năng lực toàn diện như AKS-VINA, doanh nghiệp nhận được:

• Khảo sát tại chỗ trước thiết kế: Đội ngũ kỹ thuật đến nhà máy đo đạc, quan sát luồng vật liệu và ghi nhận ràng buộc hạ tầng — không phụ thuộc vào mô tả bằng lời hay bản vẽ cũ.
• Thiết kế khả thi: Bản vẽ được lập bởi chính đội ngũ sẽ chế tạo, nên mỗi quyết định thiết kế đều cân nhắc khả năng gia công thực tế.
• Lắp đặt bởi cùng một đội ngũ: Người lắp đặt hiểu ý đồ thiết kế, biết vì sao tủ điện đặt ở vị trí này, vì sao đầu ra hướng về phía kia — nên lắp đặt nhanh hơn và ít phát sinh hơn.
• Chủ động xử lý sai lệch: Dù khảo sát kỹ đến đâu, thực tế vẫn có thể phát sinh chênh lệch nhỏ. Đơn vị tự chế tạo có thể điều chỉnh ngay tại xưởng hoặc tại nhà máy, thay vì phải đi lại giữa nhiều bên.
• Hỗ trợ bảo trì và cải tiến sau này: Khi cần bảo trì dây chuyền sản xuất hoặc bổ sung thiết bị, đơn vị đã có bản vẽ gốc và hiểu layout, giúp xử lý nhanh hơn.

AKS-VINA là thương hiệu thuộc Công ty TNHH Sản xuất, Dịch vụ và Thương mại An Khánh, chuyên thiết kế, chế tạo máy công nghiệp theo yêu cầu; lắp đặt, setup, di chuyển, căn chỉnh và bảo trì dây chuyền; đồng thời cung cấp các thiết bị phụ trợ công nghiệp. Việc làm chủ trọn vẹn chuỗi từ khảo sát – thiết kế – chế tạo – lắp đặt cho phép AKS-VINA thiết kế máy gắn liền với thực tế nhà xưởng của từng doanh nghiệp.

Kết luận

Một chiếc máy giỏi chưa đủ — nó cần giỏi ở đúng vị trí, trong đúng không gian, với đúng luồng vật liệu. Thiết kế máy theo layout nhà xưởng là cách để doanh nghiệp tránh những sai lầm tốn kém sau lắp đặt, đảm bảo máy tích hợp liền mạch vào dây chuyền và phát huy hiệu quả ngay từ ngày đầu vận hành.

Nếu bỏ qua bước này, doanh nghiệp rất có thể phải trả giá bằng việc cắt sửa, thêm thiết bị trung gian, hoặc chấp nhận luồng sản xuất không tối ưu — tất cả đều phát sinh chi phí và kéo dài thời gian triển khai.

Nếu doanh nghiệp đang chuẩn bị đầu tư thiết bị mới hoặc bổ sung máy vào dây chuyền hiện có, AKS-VINA sẵn sàng khảo sát mặt bằng và tư vấn phương án phù hợp.
