Tự động hóa ngành linh kiện điện tử: yêu cầu về chống tĩnh điện và độ chính xác

Ngành linh kiện điện tử là một trong những lĩnh vực đòi hỏi tự động hóa ngành linh kiện điện tử phải đáp ứng tiêu chuẩn khắt khe hơn nhiều so với các ngành sản xuất khác. Không phải vì khó triển khai về mặt cơ khí, mà vì hai yêu cầu đặc thù: chống tĩnh điện (ESD) và độ chính xác định vị. Bỏ qua hoặc làm nhẹ hai yếu tố này trong thiết kế thiết bị có thể gây hư hỏng linh kiện mà không nhìn thấy ngay — chỉ phát hiện sau khi sản phẩm đã lắp ráp xong hoặc đến tay khách hàng.

Bài viết này phân tích hai yêu cầu đặc thù này, tác động đến thiết kế thiết bị tự động hóa trong nhà máy linh kiện điện tử như thế nào, và những công đoạn phù hợp để bắt đầu triển khai.

Tại sao ngành linh kiện điện tử có yêu cầu đặc thù hơn?

So với ngành cơ khí hay đóng gói, ngành linh kiện điện tử có những đặc điểm cần tính đến ngay từ bước thiết kế thiết bị:

• Linh kiện nhạy cảm với tĩnh điện: một phóng tĩnh điện nhỏ — thậm chí không cảm nhận được bằng tay người — có thể làm hỏng vi mạch, IC, tụ điện hoặc transistor mà không để lại dấu hiệu bề ngoài.
• Kích thước linh kiện nhỏ: nhiều linh kiện có kích thước milimét hoặc sub-milimét, đòi hỏi độ chính xác định vị cao hơn nhiều so với gia công cơ khí thông thường.
• Linh kiện dễ hỏng bề mặt: chân linh kiện, tiếp điểm và bề mặt phủ thiếc có thể bị oxy hóa hoặc hỏng nếu tiếp xúc sai vật liệu.
• Yêu cầu sạch sẽ: hạt bụi hoặc vật liệu lạ rơi vào linh kiện có thể gây lỗi mạch hoặc hỏng kết nối hàn.

Những đặc điểm này không có nghĩa là ngành điện tử không thể tự động hóa — ngược lại, đây là một trong những ngành tự động hóa nhiều nhất trên thế giới. Nhưng yêu cầu thiết kế thiết bị khác đáng kể so với các ngành khác.

Yêu cầu thứ nhất: chống tĩnh điện trong tự động hóa ngành linh kiện điện tử

Tĩnh điện gây hại như thế nào?

Tĩnh điện (ESD — Electrostatic Discharge) là phóng điện tích lũy từ vật mang điện (người, vật liệu cách điện, thiết bị) sang linh kiện điện tử nhạy cảm. Hầu hết các phóng tĩnh điện không cảm nhận được bằng tay người, nhưng đủ để làm hỏng vi mạch ở mức độ không thấy ngay.

Lỗi ESD thường không phát hiện được trong kiểm tra ngay sau sản xuất — linh kiện có thể "vượt qua" kiểm tra nhưng chết sớm hoặc hoạt động không ổn định sau khi sử dụng.

Thiết bị tự động hóa cần tích hợp chống ESD ở điểm nào?

Khi thiết kế thiết bị cho nhà máy linh kiện điện tử, ESD cần được tính đến ở nhiều điểm:

Vật liệu tiếp xúc linh kiện: đầu gắp, cơ cấu kẹp, bề mặt băng tải, khay chứa — tất cả điểm tiếp xúc linh kiện cần dùng vật liệu ESD-safe (dẫn điện kiểm soát hoặc tiêu tán tĩnh điện) thay vì nhựa thông thường dễ tích điện.

Nối đất (grounding): toàn bộ cơ cấu kim loại trong thiết bị cần được nối đất đúng cách để không tích điện.

Bề mặt làm việc: bàn thao tác và mặt phẳng dưới linh kiện cần bề mặt ESD-safe với khả năng tiêu tán điện tích về đất.

Môi trường vận hành: độ ẩm trong phòng sản xuất ảnh hưởng đến khả năng tích tĩnh điện — môi trường quá khô làm tăng rủi ro ESD.

Thiết bị tự động không được thiết kế cho ESD sẽ có vấn đề gì?

Dùng thiết bị cơ khí tiêu chuẩn (không có ESD consideration) trong nhà máy linh kiện điện tử có thể gây:

• Linh kiện bị hỏng ESD trong quá trình vận chuyển, cấp linh kiện hoặc lắp ráp.
• Tỷ lệ lỗi sản phẩm cao không rõ nguyên nhân.
• Linh kiện "latent damage" — hỏng ẩn, không phát hiện được ngay.

Yêu cầu thứ hai: độ chính xác định vị trong tự động hóa ngành linh kiện điện tử

Linh kiện điện tử thường nhỏ và yêu cầu vị trí lắp chính xác cao. Khi thiết kế thiết bị tự động cho ngành này, độ chính xác ảnh hưởng đến:

Cấp linh kiện: linh kiện cần được cấp vào đúng hướng và đúng vị trí cho công đoạn lắp ráp hoặc kiểm tra. Sai một vài phần mười milimét có thể khiến linh kiện không lắp được hoặc lắp sai.

Cơ cấu gắp và đặt: khi linh kiện nhỏ, cơ cấu gắp phải có độ chính xác định vị cao và gắp với lực nhẹ để không gây biến dạng chân linh kiện.

Kiểm tra tích hợp: đo kích thước, kiểm tra hướng đặt hoặc đọc mã cần độ phân giải phù hợp với kích thước linh kiện.

Định vị jig và fixture: cơ cấu định vị sản phẩm cần độ chính xác cao và lặp lại tốt — không thể có sai số tích lũy theo thời gian.

Các công đoạn phù hợp để tự động hóa trong nhà máy linh kiện điện tử

Dựa trên hai yêu cầu trên, các công đoạn phù hợp để bắt đầu tự động hóa ngành linh kiện điện tử theo thứ tự ưu tiên:

• Cấp linh kiện nhỏ từ cuộn băng hoặc tray: bộ cấp phôi rung hoặc cơ cấu cấp từ tray — cần vật liệu ESD-safe và định hướng chính xác.
• Vệ sinh và làm sạch linh kiện hoặc bo mạch: hệ thống vệ sinh tự động với vật liệu và môi chất không gây ESD.
• Kiểm tra ngoại quan và kích thước: camera machine vision kết hợp ánh sáng kiểm soát để phát hiện lỗi bề mặt và kiểm tra định vị.
• Ép dán và lắp ráp linh kiện nhỏ: cơ cấu ép dán với lực kiểm soát chính xác — quá mạnh gây hỏng, quá nhẹ không dính.
• Thao tác bàn lắp ráp: bàn thao tác ESD-safe với bề mặt tiêu tán điện và nối đất đúng cách.

Ví dụ ứng dụng trong nhà máy sản xuất

Một nhà máy lắp ráp linh kiện điện tử đang thực hiện thủ công khâu cấp và định hướng linh kiện trước khi đưa vào máy hàn. Công nhân dùng nhíp kim loại thông thường để gắp linh kiện từ khay — không có ESD protection.

Trong tình huống điển hình, thay bằng cơ cấu cấp linh kiện tự động dùng vật liệu ESD-safe, kết hợp bàn thao tác có bề mặt ESD và nối đất có thể giúp giảm rủi ro hỏng linh kiện do tĩnh điện trong quá trình xử lý, hỗ trợ ổn định tỷ lệ lỗi sản phẩm và góp phần cải thiện chất lượng ổn định theo ca. Kết quả cụ thể tùy theo loại linh kiện và điều kiện thực tế.

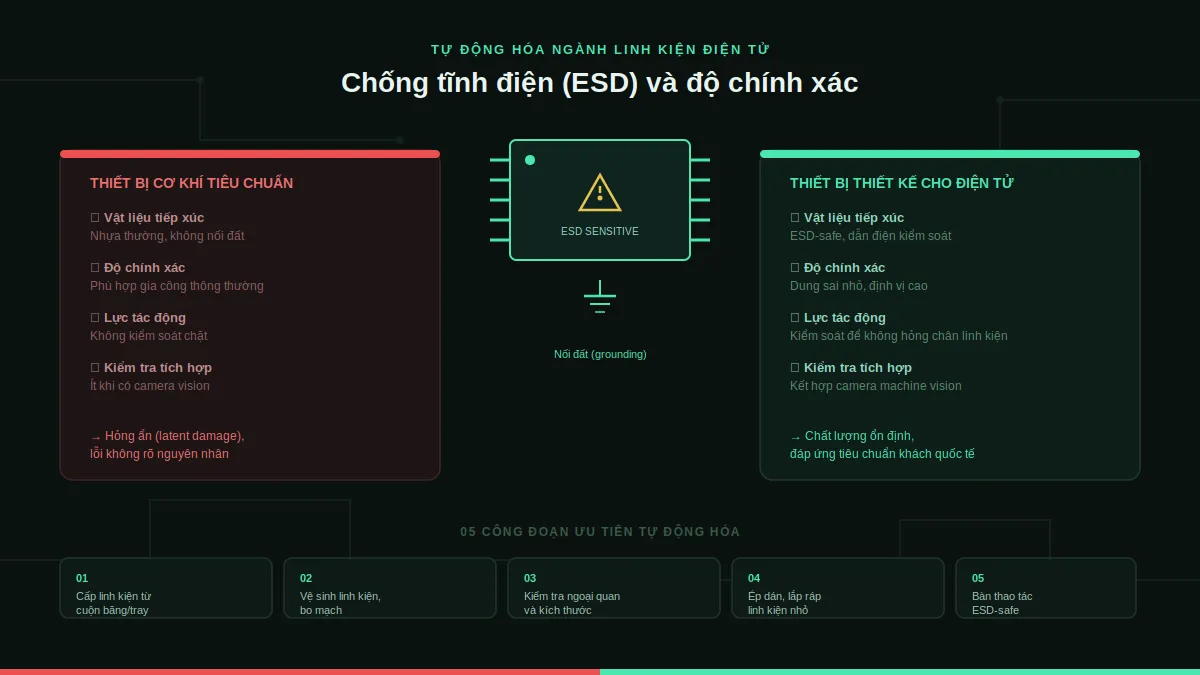

So sánh: thiết bị tiêu chuẩn và thiết bị thiết kế cho ngành linh kiện điện tử

Khi nào doanh nghiệp ngành điện tử nên đầu tư thiết bị tự động?

Tự động hóa trong nhà máy linh kiện điện tử phù hợp khi:

• Tỷ lệ lỗi ESD không xác định được nguyên nhân — thiết bị tiếp xúc là nghi ngờ đầu tiên.
• Công đoạn cấp linh kiện thủ công đang là điểm chậm và thiếu nhất quán.
• Cần tăng sản lượng mà không muốn tăng tỷ lệ lỗi.
• Khách hàng (thường là đối tác Nhật, Hàn hoặc xuất khẩu) yêu cầu quy trình sản xuất có ESD control.
• Đang thiết kế dây chuyền mới — đây là thời điểm tốt nhất để tích hợp ESD và độ chính xác ngay từ đầu.

Lợi ích khi làm việc với đơn vị có năng lực thiết kế, chế tạo và lắp đặt

Thiết kế thiết bị cho nhà máy linh kiện điện tử đòi hỏi hiểu cả hai chiều: bài toán cơ khí và yêu cầu ESD + độ chính xác. Đơn vị chỉ làm cơ khí thông thường có thể bỏ qua yếu tố ESD; đơn vị không có kinh nghiệm chế tạo theo yêu cầu sẽ không đáp ứng được độ chính xác cần thiết.

AKS-VINA (thuộc Công ty TNHH Sản xuất, Dịch vụ và Thương mại An Khánh) hoạt động trong lĩnh vực chế tạo máy công nghiệp và thiết bị phụ trợ công nghiệp, với năng lực thiết kế và chế tạo máy công nghiệp theo yêu cầu — bao gồm các ứng dụng trong môi trường đòi hỏi kiểm soát ESD và độ chính xác định vị cao. AKS-VINA cũng thực hiện setup line sản xuất tổng thể và bảo trì dây chuyền sản xuất, đồng hành trong toàn bộ vòng đời thiết bị.

Kết luận

Tự động hóa ngành linh kiện điện tử không chỉ là đưa thiết bị vào sản xuất — mà là đưa đúng loại thiết bị, với đúng vật liệu chống ESD và đúng độ chính xác định vị phù hợp với từng loại linh kiện. Hai yêu cầu này không thể thêm vào sau khi thiết bị đã được chế tạo; chúng phải là điều kiện thiết kế ngay từ đầu. Nhà máy linh kiện điện tử đầu tư đúng vào thiết bị không chỉ giảm được lỗi ESD mà còn xây dựng được quy trình sản xuất đáng tin cậy với đối tác trong nước và quốc tế.
